多轴定位系统 782300:150.26XYZ轴5-7 轴线性
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 多轴, XYZ轴, 5-7 轴
- 构造
- 线性, 自动, 立式, 卧式, 门式, 激光, 光学
- 应用
- 工业, 用于检测晶片和计量, 半导体工业, 用于焊接, 用于无菌室, 用于光纤, 用于切割机, 光纤束, 电路板, 卫生保健应用, 3D打印, 用于实验室应用, X光用, 质量控制, 光学应用, 用于样本制备
- 其他特性
- 电机伺服, 紧凑型, 滚珠丝杠, 高解析度, USB, 伺服操控式, 可调节, 同步, 花岗岩板, 带控制器, 快速, 线性电机驱动, 精准, 组合模块, 大孔径, 重载, 镜子, 型材轨道用
- 重复精度
最多: 1 µm
1 µm
最少: 0.7 µm
- 载荷
最多: 100 kg
(220.46 lb)15 kg
(33.07 lb)最少: 1 kg
(2.2 lb)- 运行行程
最多: 1,000 mm
(39.37 in)最少: 200 mm
(7.87 in)- 传送速度
最多: 1,500 mm/s
最少: 50 mm/s
产品介绍

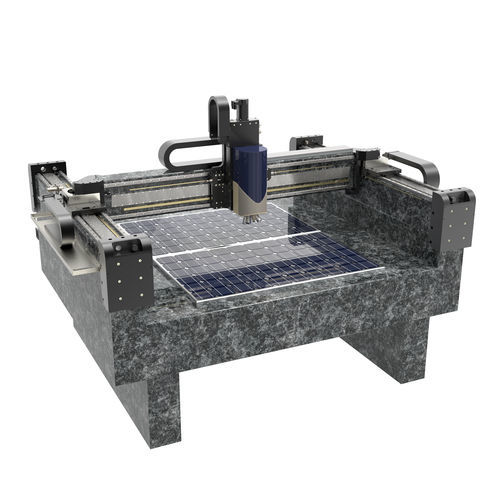

用于高动态应用的XYZ龙门架
可定制的
- 高精度和动态应用的理想选择
- 1300 x 800 mm的超大行程范围
- 高加速度和速度与高精度相结合
这种龙门架可以在1300 x 800毫米的范围内实现高动态运动。Z轴上的定制加工头或传感器在花岗岩上的载体上快速、平稳地移动。异型导轨直接安装在花岗岩上，提供最佳的运行特性，以实现巨大的可重复的亚微米结果。
规格
- 行程：800 x 1300 x 200 mm
- 重复性：1 - 0.7 µm
- 速度：500 - 1000 mm (XY) / 50 - 100 (Z)
- 最大载荷负载：150 N (Z)
- 驱动器：直线电机，型材导轨（XY）/滚珠丝杠，交流伺服（Z）。
- 反馈：线性刻度
- 运动控制器：FMC系列，ACS，PLC集成
定制的选项：
- 过程适应性，样品架，头/传感器
- 适用于洁净室ISO 14644-1的版本（根据要求可达到1级）。
- 机架、振动隔离、外壳、安全概念
- 扩展XYZ-Rx-Ry-Rz运动的自由度
- 通过三维设计为定位任务寻找个性化解决方案
---
