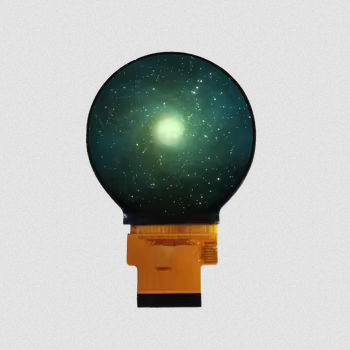

TFT LCD显示模块 YX21002A

IPS彩色高解析度

概述 YX21002A 是一款 2.1 英寸高分辨率圆形 TFT LCD 显示模块，具有 480×480 RGB 分辨率和 MIPI DSI 接口。该模块专为可穿戴设备、智能家居产品、医疗设备及高级嵌入式系统设计。 该模块采用 ST7701S 驱动 IC 并基于 IPS TFT 技术制造，具备全视角显示特性，色彩鲜艳，图像清晰度极佳，且从任何方向观看均能保持一致的视觉表现。高速 MIPI 接口支持快速数据传输，适用于 Linux、Android 及其他高性能嵌入式平台。 主要特点

• 圆形 2.1 英寸 TFT LCD 模块，高分辨率 480×480 RGB
• 接口：MIPI DSI，支持高速数据传输
• 驱动器 IC： ST7701S
• 采用 IPS 技术，提供全方向可视性
• 白色 LED 背光（4 颗 LED）
• 紧凑外形与纤薄设计，适用于可穿戴设备和嵌入式设备

基本规格 显示屏尺寸：2.1英寸 LCD类型：TFT-LCD，透射式 分辨率：480（RGB）× 480 有效显示区域：53.28 × 53.28 毫米 外形尺寸：56.18 × 59.71 × 2.30 毫米 像素间距：0.111 × 0.111 毫米 可视方向：全时角（IPS） 驱动IC：ST7701S 接口：MIPI DSI 背光：白色LED × 4 模拟电压（VCI）：2.8 V（典型值） 逻辑电压（IOVCC）：1.8 V（典型值） 光学特性 分辨率：480 × 480 对比度（典型值）：600 : 1 色域（典型值）：60% 亮度（典型值）：300 cd/m² 亮度均匀度（典型值）：80% 可视角度（CR ≥ 10）：80° / 80° / 80° / 80°（典型值） 响应时间（典型值）：25 毫秒 工作条件 工作温度：-20°C ~ +70°C 存储温度：-30°C ~ +80°C 湿度：≤90% RH（60°C） 机械参数 紧凑外形尺寸：56.18 × 59.71 × 2.30 毫米；有效显示区域：53.28 × 53.28 毫米。机械图纸详见产品文档（产品页面提供机械示意图）。 应用领域 适用于智能手表、可穿戴电子设备、智能家居设备、医疗终端、工业人机界面、AI 设备及物联网应用。 特性/技术规格

• 型号：YX21002A
• 显示屏尺寸：2.1 英寸
• 分辨率：480 (RGB) × 480
• LCD 类型：TFT-LCD，透射式
• 可视方向：IPS（全时角）
• 驱动 IC： ST7701S
• 接口：MIPI DSI
• 有效显示区域：53.28 × 53.28 毫米
• 外形尺寸： 56.18 × 59.71 × 2.30 毫米
• 像素间距：0.111 × 0.111 毫米
• 背光：白色 LED × 4
• 模拟电压 (VCI)： 2.8 V（典型值）
• 逻辑电压（IOVCC）：1.8 V（典型值）
• 对比度：600 : 1（典型值）
• 色域： 60%（典型值）
• 亮度：300 cd/m²（典型值）
• 亮度均匀度：80%（典型值）
• 可视角度（CR ≥ 10）： 80° / 80° / 80° / 80°
• 响应时间：25 ms（典型值）
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤90% RH（60°C）
