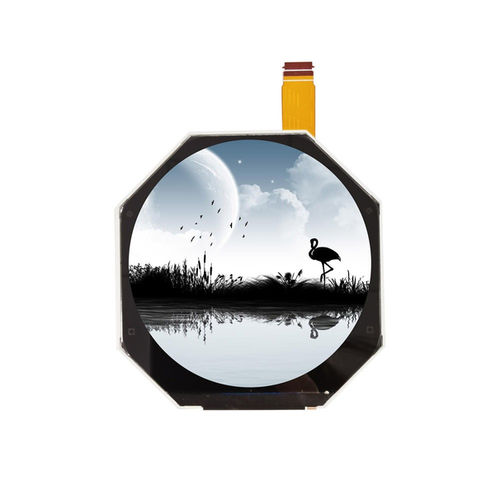

TFT LCD显示模块 YX025Z6M-J80IPS彩色图像
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD, IPS
- 类型
- 彩色, 图像
- 格式
- 480 x 480
- 显示屏尺寸
- 2.4"
- 应用
- 工业, 用于医疗设备, HMI终端
- 界面
- MIPI
- 结构
- 圆形
- 其他特性
- 背光, LED背光
- 长度
69.19 mm
(2.724 in)- 宽度
71.74 mm
(2.8244 in)- 厚度
2.45 mm
(0.096 in)- 使用温度
最多: 60 °C
(140 °F)最少: -10 °C
(14 °F)
产品介绍
概述
YX025Z6M-J80 是一款 2.47 英寸高分辨率圆形 TFT LCD 显示模块，具有 480×480 RGB 分辨率及 2 路 MIPI DSI 接口。适用于可穿戴设备、智能家居、医疗仪器、工业人机界面（HMI）及需要高质量圆形显示的嵌入式系统。
主要特性
基本规格
Display Size : 2.47 inch
LCD Type : TFT-LCD, Transmissive, Normally Black
Resolution : 480 (RGB) × 480
Active Area : 62.64 × 62.64 mm (Circle)
Outline Dimensions : 69.19 × 71.74 × 2.45 mm
Pixel Pitch : 0.1305 × 0.1305 mm
Viewing Direction : All O'Clock (IPS)
Driver IC : HX8379-C
Interface : MIPI DSI (2-Lane)
Display Colors : 16.7M Colors
Color Gamut : 70%
Backlight : White LED × 6
IOVCC : 1.8 V Typ.
VCI : 3.3 V Typ.
光学特性
Resolution : 480 × 480
Contrast Ratio : 1000 : 1
Color Gamut : 70%
Brightness : 400 cd/m²
Luminance Uniformity : 70%
Viewing Angle (CR ≥ 10) : 85° / 85° / 85° / 85°
Response Time : 35 ms
工作条件
Operating Temperature : -10°C ~ +60°C
Storage Temperature : -30°C ~ +70°C
Humidity : ≤90% RH (60°C)
应用
技术规格
YX025Z6M-J80 是一款 2.47 英寸高分辨率圆形 TFT LCD 显示模块，具有 480×480 RGB 分辨率及 2 路 MIPI DSI 接口。适用于可穿戴设备、智能家居、医疗仪器、工业人机界面（HMI）及需要高质量圆形显示的嵌入式系统。
主要特性
- 驱动芯片：HX8379-C
- IPS 技术，All O'Clock 可视角
- 支持 1670 万色
- 色域：70%
- 白色 LED 背光（6 颗）
基本规格
Display Size : 2.47 inch
LCD Type : TFT-LCD, Transmissive, Normally Black
Resolution : 480 (RGB) × 480
Active Area : 62.64 × 62.64 mm (Circle)
Outline Dimensions : 69.19 × 71.74 × 2.45 mm
Pixel Pitch : 0.1305 × 0.1305 mm
Viewing Direction : All O'Clock (IPS)
Driver IC : HX8379-C
Interface : MIPI DSI (2-Lane)
Display Colors : 16.7M Colors
Color Gamut : 70%
Backlight : White LED × 6
IOVCC : 1.8 V Typ.
VCI : 3.3 V Typ.
光学特性
Resolution : 480 × 480
Contrast Ratio : 1000 : 1
Color Gamut : 70%
Brightness : 400 cd/m²
Luminance Uniformity : 70%
Viewing Angle (CR ≥ 10) : 85° / 85° / 85° / 85°
Response Time : 35 ms
工作条件
Operating Temperature : -10°C ~ +60°C
Storage Temperature : -30°C ~ +70°C
Humidity : ≤90% RH (60°C)
应用
- 可穿戴电子
- 智能家居设备
- 医疗仪器
- 工业人机界面（HMI）
- 需要高质量圆形显示的嵌入式系统
技术规格
- Model: YX025Z6M-J80
- Display size: 2.47 inch
- Resolution: 480 (RGB) × 480
- LCD type: TFT-LCD, Transmissive, Normally Black
- Viewing direction: IPS (All O'Clock)
- Driver IC: HX8379-C
- Interface: MIPI DSI (2-Lane)
- Active area (circle): 62.64 × 62.64 mm
- Outline dimensions: 69.19 × 71.74 × 2.45 mm
- Pixel pitch: 0.1305 × 0.1305 mm
- Display colors: 16.7M
- Color gamut: 70%
- Brightness: 400 cd/m²
- Contrast ratio: 1000:1
- Response time: 35 ms
- Backlight: White LED × 6
- IOVCC: 1.8 V Typ.
- VCI: 3.3 V Typ.
- Operating temp: -10°C ~ +60°C
- Storage temp: -30°C ~ +70°C
- Humidity: ≤90% RH (60°C)
