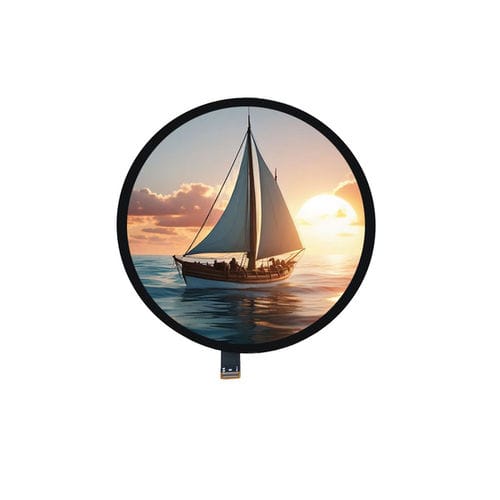

TFT LCD显示模块 YX50049A

IPS彩色1080 x 1080

产品概述
YX50049A 是一款 5.0 英寸圆形 LTPS TFT 液晶模块，具有 1080×1080 RGB 分辨率和 MIPI DSI 接口。其具备 IPS 可视性能与超薄外形，适用于嵌入式 HMI、工业控制面板、医疗显示、AI 终端及需要圆形有效显示区域的高端物联网设备。

主要特性

• 显示尺寸：5.0 英寸
• 分辨率：1080 (RGB) × 1080
• 面板类型：LTPS TFT，透射式（通常黑）
• 接口：MIPI DSI
• 驱动芯片：HX8399-C
• 可视：IPS（All O'Clock）
• 有效显示直径：Ø127.008 mm
• 外形尺寸：136.53 × 132.21 × 1.98 mm
• 颜色：1670 万色，典型色域 70%

基本规格
显示尺寸：5.0 英寸
LCD 类型：LTPS TFT，透射式（通常黑）
分辨率：1080 (RGB) × 1080
有效显示直径：Ø127.008 mm
外形尺寸：136.531 × 132.208 × 1.98 mm
像素间距：0.1176 × 0.1176 mm
可视方向：All O'Clock（IPS）
驱动芯片：HX8399-C
接口：MIPI DSI
显示色数：1670 万色
色域：70% typ.
玻璃厚度：0.2 mm（单层）

光学特性

• 分辨率：1080 × 1080
• 对比度：1300:1（典型）
• 色域：70% NTSC（典型）
• 亮度：400 cd/m²（典型）
• 亮度均匀性：70%（典型）
• 视角（CR ≥ 10）：80° / 80° / 80° / 80°
• 响应时间：40 ms

工作条件

• 工作温度：-20°C 至 +60°C
• 存储温度：-30°C 至 +75°C
• 湿度：≤90% RH（无冷凝）

机械 / 其他

• 外形尺寸：136.53 × 132.21 × 1.98 mm
• 圆形有效显示直径：127.01 mm
• 玻璃厚度：0.2 mm（单层）

技术规格

• 型号：YX50049A
• 面板技术：LTPS TFT，IPS
• 显示模式：透射式，通常黑
• 像素间距：0.1176 × 0.1176 mm
• 颜色：1670 万
• 亮度：400 cd/m²（典型）
• 对比度：1300:1（典型）
• 响应时间：40 ms
• 工作温度：-20°C 至 +60°C
• 存储温度：-30°C 至 +75°C
• 湿度：≤90% RH（无冷凝）
