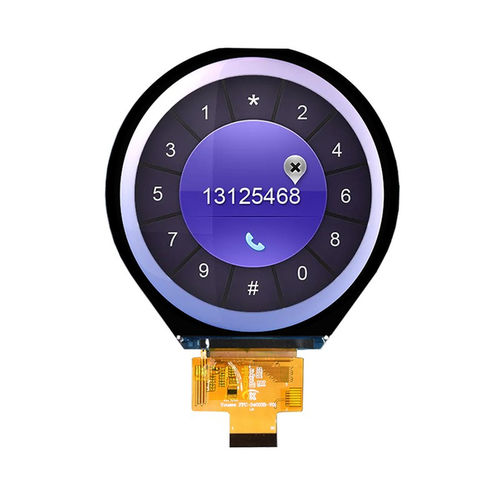

TFT LCD显示模块 YX34003A

IPS彩色800 x 800

概述
YX34003A 是一款 3.4 英寸圆形 TFT-LCD 模组，具有 800×800 RGB 分辨率和 MIPI DSI 接口。模组采用 IPS 宽视角（All O'Clock）面板、JD9365DA 驱动芯片及 8 颗白色 LED 背光，适合集成于智能家居设备、工业控制面板、医疗仪器以及嵌入式 HMI/AI 终端。

主要特性

• 3.4 英寸圆形 TFT-LCD
• 分辨率：800 (RGB) × 800
• 接口：MIPI DSI（高速）
• 驱动 IC：JD9365DA
• 可视：IPS All O'Clock（宽视角）
• 背光：8 × 白色 LED
• 兼容 Linux、Android 及高性能嵌入式平台

基本规格

• 显示尺寸：3.4 英寸
• LCD 类型：TFT-LCD，透射式
• 有效显示区：87.6 × 87.6 mm
• 外形尺寸：94.9 × 96.9 × 2.25 mm
• 像素间距：0.1095 × 0.1095 mm
• 典型 VCI：3.2 V；典型 IOVCC：1.8 V

光学特性

• 分辨率：800 × 800
• 亮度：500 cd/m²
• 对比度：800:1
• 色域：60%
• 亮度均匀性：80%
• 视角（CR ≥ 10）：80° / 80° / 80° / 80°
• 响应时间：25 ms

工作条件

• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）

应用

• 智能家居设备
• 工业控制设备与操作面板
• 医疗仪器
• AI 终端与高级嵌入式 HMI

技术规格

• 型号：YX34003A
• 显示尺寸：3.4 英寸（圆形）
• 分辨率：800×800 RGB
• 显示类型：圆形 TFT，透射式
• 显示技术：IPS（All O'Clock）
• 驱动 IC：JD9365DA
• 接口：MIPI DSI
• 有效显示区：87.6 × 87.6 mm
• 外形尺寸：94.9 × 96.9 × 2.25 mm
• 背光：8 × 白色 LED
• 典型 VCI：3.2 V；典型 IOVCC：1.8 V
• 亮度：500 cd/m²；对比度：800:1；响应时间：25 ms
• 工作温度：-20°C ~ +70°C；存储：-30°C ~ +80°C
