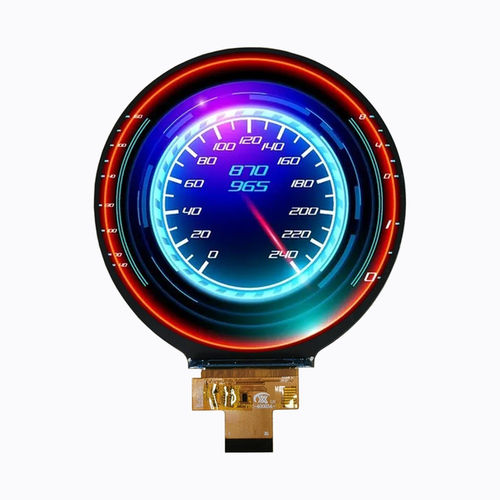

TFT LCD显示模块 YX40025A

IPS彩色高解析度

产品概述
YX40025A 是一款 4.0 英寸圆形高分辨率 TFT LCD 显示模块，具备 720×720 RGB 像素和 3SPI + 18 位 RGB 接口。基于 IPS 技术实现 All O'Clock 可视角，提供宽视角、准确的色彩还原和稳定的图像清晰度，适用于工业 HMI 与嵌入式终端集成。

主要特性

• 显示尺寸：4.0 inch 圆形
• 分辨率：720 (RGB) × 720
• 接口：3SPI + 18-bit RGB（3SPI 初始化 + 18-bit RGB 数据传输）
• 可视方向：IPS（All O'Clock）
• 背光：白色 LED × 6
• 机械轮廓薄，外形紧凑

基本规格
Item: Specification
显示尺寸：4.0 inch
LCD 类型：TFT-LCD，透射型
分辨率：720 (RGB) × 720
有效区域：101.52 × 101.52 mm
外形尺寸：105.6 × 109.87 × 2.09 mm
像素间距：0.141 × 0.141 mm
可视方向：All O'Clock（IPS）
驱动 IC：—
接口：3SPI + 18-bit RGB
背光：白色 LED × 6
模拟工作电压（VCC）：3.2 V Typ.
逻辑工作电压（IOVCC）：1.8 V Typ.

光学特性
分辨率：720 × 720
对比度：1200 : 1
色域：60%
亮度：300 cd/m²
亮度均匀性：80%
可视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：30 ms

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤90% RH（60°C）

机械图
为集成与安装参考，提供机械外形与图纸。

应用

• 工业控制面板与 HMI
• 智能家居设备与物联网终端
• 医疗仪器与健康设备
• AI 终端与嵌入式系统

技术规格

• 型号：YX40025A
• 显示尺寸：4.0 inch
• 分辨率：720 (RGB) × 720
• LCD 类型：TFT-LCD，透射型
• 有效区域：101.52 × 101.52 mm
• 外形尺寸：105.6 × 109.87 × 2.09 mm
• 像素间距：0.141 × 0.141 mm
• 可视方向：IPS（All O'Clock）
• 接口：3SPI + 18-bit RGB
• 背光：白色 LED × 6
• 模拟工作电压（VCC）：3.2 V Typ.
• 逻辑工作电压（IOVCC）：1.8 V Typ.
• 对比度：1200 : 1
• 亮度：300 cd/m²
• 色域：60%
• 响应时间：30 ms
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤90% RH（60°C）
