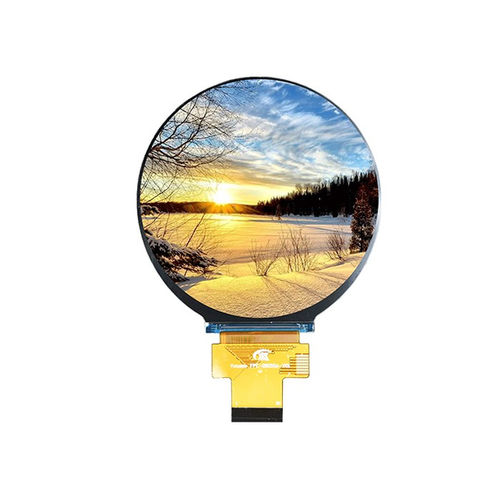

TFT LCD显示模块 YX28053A

IPS彩色高解析度

产品概述
Yousee YX28053A 是一款 2.76 英寸圆形高分辨率 TFT LCD 显示模组，分辨率 480×480 RGB，采用 MIPI DSI 接口。搭载 ST7701S 驱动芯片并采用 IPS 技术，可实现 All O'Clock 视角，颜色还原准确，图像均匀。高速 MIPI DSI 接口支持快速数据传输与流畅图形显示，适用于可穿戴设备、智能家居、工业控制面板、医疗终端及基于 Linux、Android 的嵌入式系统。

基本规格
显示尺寸：2.76 英寸
LCD 类型：TFT-LCD，透射式
分辨率：480 (RGB) × 480
有效显示区域：70.128 × 70.128 mm
外形尺寸：73.03 × 76.48 × 2.26 mm
像素间距：0.1461 × 0.1461 mm
视角方向：All O'Clock（IPS）
驱动 IC：ST7701S
接口：MIPI DSI
背光：白色 LED × 4
模拟工作电压（VCI）典型值：3.2 V
逻辑工作电压（IOVCC）典型值：1.8 V

光学特性
分辨率：480 × 480
对比度：1200:1（典型）
色域：60%（典型）
亮度：500 cd/m²（典型）
亮度均匀性：80%
视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：30 ms（典型）

工作条件
工作温度：-20°C ～ +70°C
存储温度：-30°C ～ +80°C
湿度：≤90% RH（60°C）

机械与集成
圆形有效区和紧凑外形使 YX28053A 适合用于智能控制面板、便携 HMI、医疗仪器、AI 终端和 IoT 设备的超薄集成。集成参考用的机械图和模组外形图已提供。

特性 / 技术规格

• 型号：YX28053A
• 显示尺寸：2.76 英寸 圆形
• 分辨率：480×480 RGB
• 显示类型：TFT-LCD，透射式，IPS（All O'Clock）
• 驱动 IC：ST7701S
• 接口：MIPI DSI
• 有效显示区域：70.128 × 70.128 mm
• 外形尺寸：73.03 × 76.48 × 2.26 mm
• 像素间距：0.1461 × 0.1461 mm
• 背光：4 × 白色 LED
• 亮度（typ）：500 cd/m²
• 对比度（typ）：1200:1
• 色域（typ）：60%
• 响应时间（typ）：30 ms
• 工作温度：-20°C ～ +70°C
• 存储温度：-30°C ～ +80°C
• 湿度：≤90% RH（60°C）
• 典型模拟 VCI：3.2 V
• 典型逻辑 IOVCC：1.8 V
