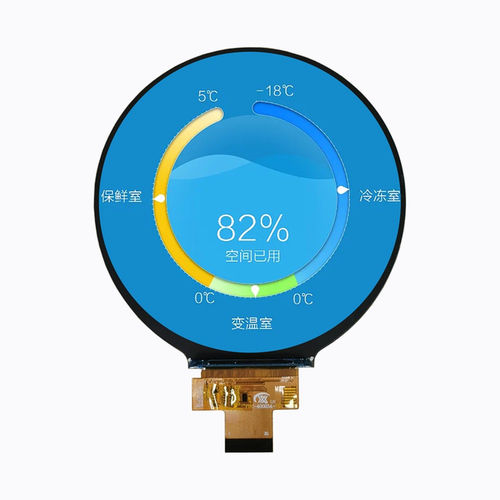

TFT LCD显示模块 YX40023A

IPS彩色720 x 720

概述
YX40023A是Yousee的4.0英寸圆形TFT-LCD显示模块，具有720×720 RGB分辨率和MIPI DSI接口。采用驱动IC ICNL9707AC-03和IPS面板（All O'Clock视角），在各个视角下提供一致的观看特性和稳定的色彩还原。超薄机械外形及6颗白色LED背光，使其适用于嵌入式HMI、智能家居设备、医疗设备、工业控制面板和AI终端。

主要特性
4.0英寸圆形TFT-LCD；720×720高清分辨率；MIPI DSI接口；ICNL9707AC-03驱动IC；IPS（All O'Clock）视角；白光LED背光（6颗）；超薄机械尺寸。

基本规格
显示尺寸：4.0 英寸
LCD类型：TFT-LCD，透射式
分辨率：720 (RGB) × 720
有效显示区：101.52 × 101.52 mm
外形尺寸：105.6 × 109.87 × 2.09 mm
像素间距：0.141 × 0.141 mm
可视方向：All O'Clock
驱动IC：ICNL9707AC-03
接口：MIPI DSI
背光：白色LED × 6
模拟工作电压（VCI）：3.2 V typ.
逻辑工作电压（IOVCC）：1.8 V typ.

光学特性
分辨率：720 × 720
对比度：1200 : 1
色域：60%
亮度：300 cd/m²
亮度均匀性：80%
视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：30 ms

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤90% RH (60°C)

技术规格

• 型号：YX40023A
• 显示尺寸：4.0 英寸 圆形
• 分辨率：720×720 (RGB)
• 有效显示区：101.52 × 101.52 mm
• 外形尺寸：105.6 × 109.87 × 2.09 mm
• 像素间距：0.141 × 0.141 mm
• 面板类型：TFT-LCD，透射式，IPS（All O'Clock）
• 驱动IC：ICNL9707AC-03
• 接口：MIPI DSI
• 背光：6 × 白色LED
• 亮度：300 cd/m²
• 对比度：1200:1
• 色域：60%
• 响应时间：30 ms
• 模拟电压（VCI）：3.2 V (typ.)
• 逻辑电压（IOVCC）：1.8 V (typ.)
• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤90% RH (60°C)
