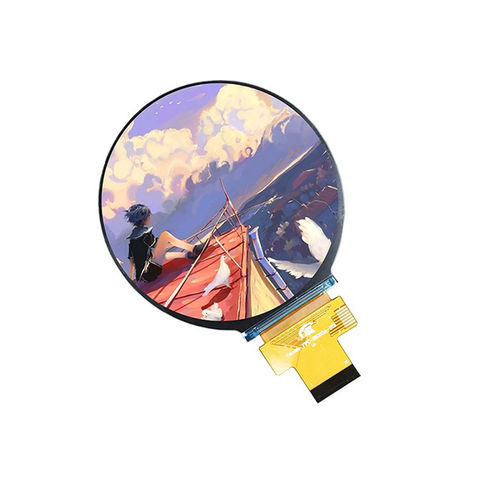

TFT LCD显示模块 YX28076AIPS彩色高解析度
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD, IPS
- 类型
- 彩色
- 格式
- 高解析度, 480 x 480
- 显示屏尺寸
- 2.76"
- 应用
- 工业, 用于医疗设备, HMI终端
- 界面
- RGB
- 结构
- 圆形
- 其他特性
- 带控制器, LED背光, 智能型
- 长度
73.03 mm
(2.875 in)- 宽度
76.48 mm
(3.011 in)- 厚度
2.26 mm
(0.089 in)- 使用温度
最多: 70 °C
(158 °F)最少: -20 °C
(-4 °F)
产品介绍
产品概述
YX28076A为2.76英寸高分辨率圆形TFT-LCD显示模块，分辨率480×480 RGB，接口为3SPI＋18位RGB。驱动芯片为ST7701S，采用IPS（All O'Clock）技术，具备宽视角和一致的色彩表现。模块适用于智能家居产品、工业控制系统、医疗设备、可穿戴设备及嵌入式HMI等应用场景。
主要特性
480×480 RGB分辨率；2.76英寸圆形透射式TFT-LCD；ST7701S驱动IC；3SPI＋18位RGB接口；IPS（All O'Clock）视角；白色LED × 4背光；兼容常见MCU、ARM处理器及嵌入式平台。
基本规格（表）
项目 | 规格
显示尺寸 | 2.76 inch
LCD类型 | TFT-LCD，透射式
分辨率 | 480 (RGB) × 480
有效区域 | 70.128 × 70.128 mm
外形尺寸 | 73.03 × 76.48 × 2.26 mm
像素间距 | 0.1461 × 0.1461 mm
可视方向 | All O'Clock
驱动IC | ST7701S
接口 | 3SPI + 18-bit RGB
背光 | White LED × 4
模拟工作电压（VCI） | 3.2 V typ.
逻辑工作电压（IOVCC） | 1.8 V typ.
机械图
为集成与安装参考提供机械图和模块外形（外形尺寸：73.03 × 76.48 × 2.26 mm；有效区域：70.128 × 70.128 mm）。
光学特性（表）
参数 | 典型值
分辨率 | 480 × 480
对比度 | 1200 : 1
色域 | 60%
亮度 | 500 cd/m²
亮度均匀性 | 80%
视角（CR ≥ 10） | 80° / 80° / 80° / 80°
响应时间 | 30 ms
工作条件（表）
项目 | 范围
工作温度 | -20°C ~ +70°C
存储温度 | -30°C ~ +80°C
湿度 | ≤90% RH (60°C)
应用
智能控制面板、医疗设备、AI终端、物联网产品、可穿戴设备、工业嵌入式设备及其它HMI应用。
技术规格
YX28076A为2.76英寸高分辨率圆形TFT-LCD显示模块，分辨率480×480 RGB，接口为3SPI＋18位RGB。驱动芯片为ST7701S，采用IPS（All O'Clock）技术，具备宽视角和一致的色彩表现。模块适用于智能家居产品、工业控制系统、医疗设备、可穿戴设备及嵌入式HMI等应用场景。
主要特性
480×480 RGB分辨率；2.76英寸圆形透射式TFT-LCD；ST7701S驱动IC；3SPI＋18位RGB接口；IPS（All O'Clock）视角；白色LED × 4背光；兼容常见MCU、ARM处理器及嵌入式平台。
基本规格（表）
项目 | 规格
显示尺寸 | 2.76 inch
LCD类型 | TFT-LCD，透射式
分辨率 | 480 (RGB) × 480
有效区域 | 70.128 × 70.128 mm
外形尺寸 | 73.03 × 76.48 × 2.26 mm
像素间距 | 0.1461 × 0.1461 mm
可视方向 | All O'Clock
驱动IC | ST7701S
接口 | 3SPI + 18-bit RGB
背光 | White LED × 4
模拟工作电压（VCI） | 3.2 V typ.
逻辑工作电压（IOVCC） | 1.8 V typ.
机械图
为集成与安装参考提供机械图和模块外形（外形尺寸：73.03 × 76.48 × 2.26 mm；有效区域：70.128 × 70.128 mm）。
光学特性（表）
参数 | 典型值
分辨率 | 480 × 480
对比度 | 1200 : 1
色域 | 60%
亮度 | 500 cd/m²
亮度均匀性 | 80%
视角（CR ≥ 10） | 80° / 80° / 80° / 80°
响应时间 | 30 ms
工作条件（表）
项目 | 范围
工作温度 | -20°C ~ +70°C
存储温度 | -30°C ~ +80°C
湿度 | ≤90% RH (60°C)
应用
智能控制面板、医疗设备、AI终端、物联网产品、可穿戴设备、工业嵌入式设备及其它HMI应用。
技术规格
- 型号：YX28076A
- 显示尺寸：2.76 inch 圆形
- 分辨率：480 × 480 (RGB)
- LCD类型：TFT-LCD，透射式
- 观看：IPS，All O'Clock
- 驱动IC：ST7701S
- 接口：3SPI + 18-bit RGB
- 背光：4 × White LED
- 有效区域：70.128 × 70.128 mm
- 外形尺寸：73.03 × 76.48 × 2.26 mm
- 模拟VCI：3.2 V (typ.)
- 逻辑IOVCC：1.8 V (typ.)
- 亮度：500 cd/m² (typ.)
- 对比度：1200:1 (typ.)
- 工作温度：-20°C 至 +70°C
