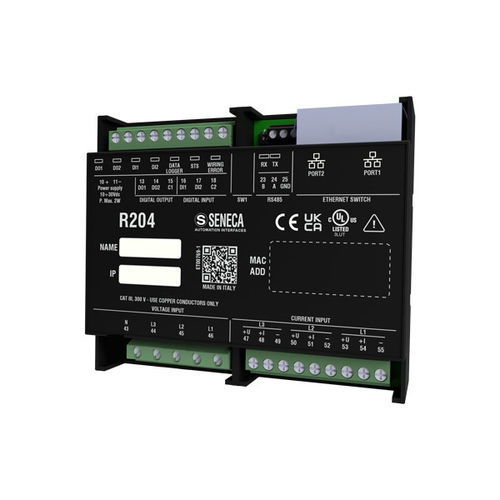

频率计功率计 R204-2-L-U

万用表能量计电能质量和谐波分析

R204 OPC UA三相功率计，UL认证，设计用于通过电流互感器（CT）接受电流测量输入，具有电流或电压输出，电压互感器（VT）和Rogowski传感器，电压输出高达333 mV。它支持各种插入类型，包括单相、三相3/4线和Aron，并兼容OPC UA服务器协议（可通过SENECA FLEX技术切换到Modbus、Profinet或Ethernet/IP）。 以太网接口支持菊花链连接到下一个以太网设备，避免使用昂贵的工业交换机并简化布线。R204 OPC UA返回主要电气量的单相和三相值：电压、电流、有功功率、无功功率、视在功率、频率、周期和功率因数。R204 OPC UA还提供电压和电流的谐波测量和记录，最高可达55次，并计算THD（总谐波失真）。这种多功能解决方案非常适合监控和分析电网性能，以及将测量信号转换为工业控制和自动化系统。 技术规格： - 电源：10..30 Vdc - 最大功耗：2.8 W - 绝缘：3,500 Vac（电源电路之间），1,500 Vac（其他电路） - 状态指示器：输入/输出状态，IO地址状态，布线错误，以太网传输/数据连接 - 安装类别：600 V CAT III - 编程：Web服务器，DIP开关 - 精度等级：电压/电流为0.2%；功率为0.5% - 闪存：8 MB - 网络功能：双菊花链以太网连接，LAN故障旁路 - 能源功能：2个数字输入@5kHz - 插入类型/连接模式：单相，三相3线，三相4线，CT，mV输出的CT，Rogowski传感器，Aron - 正面防护等级：IP20 - 安装：DIN导轨35 mm导向 - 连接：螺钉端子 - 工作温度：-25..+65 °C - 尺寸：107x90x32 mm - 重量：170 g - 外壳：PC/ABS自熄UL94-V0，黑色 - 标准：CE，UL 电压/电流输入： - 相电压测量：电压高达600 Vac，频率45 ÷ 65 Hz；VT输出高达600 Vac相对于中性 - 相电流测量：CT输出1-5 A f.s.；mV输出或Rogowski高达250 mV的CT 集成I/O： - 数字输入：2个可激活，电压从12到24V，数字计数器@5 kHz - 数字输出：2个，Imax = 50 mA，Vmax = 28V 通信： - 端口：2个以太网端口100 Mbps - 协议：OPC UA服务器 - 连接：带菊花链保护的以太网交换机 可用版本：R204-2-L-U 配件（示例）： - CE-RJ45-RJ45-R | 以太网电缆（右） ( RJ45 / RJ45 ) - RC150 | Rogowski线圈，输出100 mV/kA @ 50 Hz，线圈Ø 80..580 mm - RC190 | Rogowski线圈，输出333 mV/kA @ 50Hz，线圈Ø 100..580 mm - TAA-2030，TAA-5080，TAA-8080 | 分体式电流互感器 - TAC-0000，TAC-3010，TAC-4010 | 电流互感器 认证： - UL认证 - REACH和ROHS声明 相关产品： - R203 OPC UA | 具有通用输入和OPC UA服务器协议的能量功率计 特性/技术规格（摘要）： - 具有通用输入的三相功率计 - OPC UA服务器协议，可切换到Modbus、Profinet、Ethernet/IP - UL列名 - 接受CTs、VTs、Rogowski传感器 - 测量电压、电流、有功/无功/视在功率、频率、周期、功率因数 - 谐波测量高达55次，带THD - 以太网菊花链，LAN故障旁路 - DIN导轨安装，IP20防护 - 工作温度：-25..+65 °C - CE，UL认证
