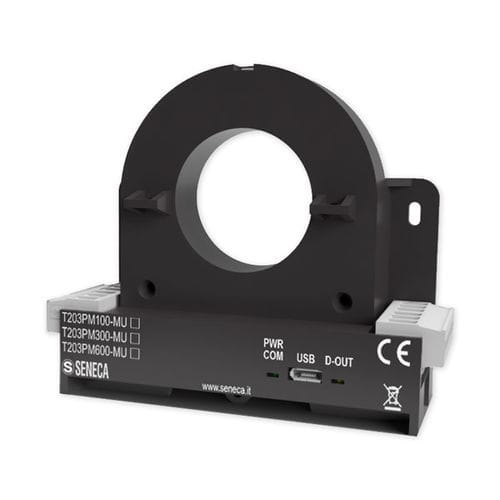

频率计功率计 T203PM600-MU

万用表能量计电能质量和谐波分析

T203PM600-MU是一款单相AC/DC TRMS网络分析仪，配备ModBUS接口，提供模拟和数字输出。支持高达600 A的电流测量范围和高达290 Vac和1000 Vdc的电压。该设备允许直接测量电流和能量，无需外部CT。它测量电压、AC/DC电流、有效/无功/视在功率、功率因数、频率和谐波失真（THD），通过模拟或数字输出传输数据。 T203PM系列可以分析高达21次谐波，并包括一个用于报警或计数器的数字接点。通过EASY SETUP 2软件和Micro USB端口可以轻松进行配置。这些电力计非常坚固，具有-25至+65°C的工作温度范围，绝缘高达3 kVac，安全等级为CAT. III 600V（裸导体）和1kV（绝缘导体）。可以安装在35mm DIN导轨上，墙壁安装或用扎带悬挂。可以通过Z-KEY/R-KEY网关轻松集成到以太网网络中。 技术规格: - 电源: 11 - 28 Vdc - 最大吸收: < 70 mA @ 24 Vdc - 绝缘: 3 kVac（裸线） - 状态指示灯: 电源、USB通信、数字输出 - 安装类别/过电压: CAT. III 600V（裸导体），CAT. III 1kV（绝缘导体） - 前面保护等级: IP20 - 安装: DIN 35mm IEC EN60715导轨，墙壁安装，悬挂 - 连接: 6路可拆卸螺钉端子，5 mm间距 - Micro USB: 用于编程和固件升级 - 工作温度: -25..+65°C - 尺寸: 95 x 75 x 35 mm - 重量: 150 g - 外壳: PA6，黑色 - 采样时间: 47,000 sps - RMS值稳定时间: 500..1000 ms - 测量参数: 电压、AC/DC电流、功率、功率因数、频率、THD - 谐波: 高达21次 - 精度等级: 0.5% f.s. @ 50/60 Hz - 串行接口: 1 x RS485端口 - 协议: ModBUS RTU - 距离: 高达1,200 m - 连接性: 最大32节点 - 测量输入: 电压/电流高达600 A或290 Vac - 内置I/O: 1DO，1AO - 数字输出: ACTIVE 0 - Vdc，最大负载50mA - 模拟输出: 0..10 Vdc，最小负载2kΩ - 编程: EASY SETUP 2 - 认证: CE - 标准: EN61000-6-4，EN61000-6-2，EN61010-1
