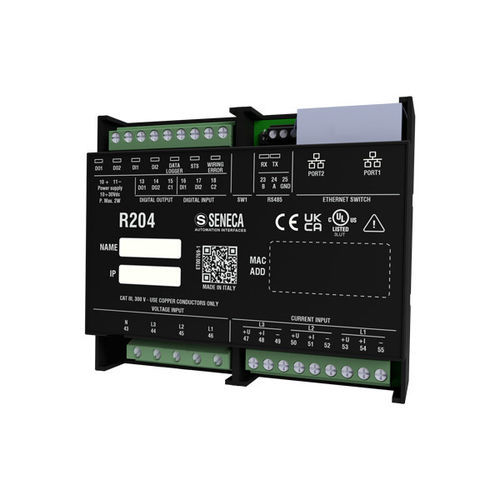

能量计功率计 R204-2-L

数字DIN导轨单相

产品概述：R204 是一款通用性极强的通用输入电能表，具有 UL 认证和多种电流测量输入。它可以处理电压变换电流、直接电压和罗戈夫斯基传感器，电压输出高达 333 mV。该仪器提供多种插入模式，包括单相和三相 3/4 线型。该模块设计紧凑，深度仅为 32 毫米，可通过菊花链连接，并具有自动故障旁路保护功能。功率计提供电压（0-10Vdc）和电流（0-4-20mA）输出信号。此外，它还具有测量和记录高达 55 次谐波的先进功能，并可计算 THD（总谐波失真），从而全面了解电能质量。该设备还具有网络服务器和数据记录器的功能，用户可以轻松访问关键参数，并有效地访问数据。用户还可以选择通过 FTP 传输数据：支持 MQTT 和 HTTP POST：支持 MQTT 和 HTTP POST：集成了先进的协议，无论您身在何处，都能即时访问实时能源数据：8MB 数据存储器：配备增强型存储器，用于存储数据/事件、谐波（最高达 55°A ）和总谐波失真（THD），是系统分析和优化的理想之选：最大灵活性：R204 还可选择电源和以太网端口，并通过以太网端口提供 ModBUS TCP-IP / ModBUS RTU 网关功能：2个数字输出和2个独立输入，带32位有功、无功和视在功率计量表。有了R204电能表，您就获得了一个用于监控和管理电网的可靠的多功能工具： 10..30 伏直流最大功耗：2.8 瓦隔离：3,500 Vac（电源电路之间）；1,500 Vac（其他电路）状态指示灯：电源、数字通道、RS485 通信、数据记录器状态、接线错误、以太网端...动安装类别：600 V CAT II编程：通过网络服务器。通过 SDD 软件，可以定位设备并轻松访问： 0.电压/电流精度为 2%；功率精度为 0.5%闪存：8 MB网络功能：双菊花链以太网连接；LAN 故障旁路；最多 32 个对等规则（I/O 镜像）-- 无需主站；ModBUS 直通（TCP-IP 至 RS485）；通过 SDD 工具识别和配置 IP、MAC 和固件：能源计量（数字输出端） 2 个增量计数器 数字输入端 32 位 @5kHz 插入类型/连接模式：单相、三相三线制、三相四线制、CT、带 mV 输出的 CT、Rogowski 传感器、AronFront 保护等级：IP20安装：DIN RAIL 35 mm 导轨连接：工作温度：-25...+65 °C尺寸：107x90x32 mm重量：1：107x90x32 毫米重量：170 克外壳：PC/ABS 自熄灭 UL94-V0，黑色标准：电压/电流输入：相电压测量：电压最高 600 Vac，频率 45 ÷ 65 Hz；VT，输出最高 600 Vac，涉及中性点相电流测量：相电流测量：AT，输出 1-5 A f.s.；AT，输出 mV 或 Rogowski（最高 250 mV）集成 I/O：数字输入：2 个可激活的 12 至 24 V 电压输入端和 2 个 50 Hz 数字计数器数字输出端：Nr.2 容量 Imax = 50 mA Vmax = 28V通信串：1x RS485 端口，协议ModBUS RTU，距离最多 1,200 米，连接性：以太网：2 个 100 Mbps 以太网端口，协议：ModBUS TCP-IP、ModBUS TCP-IP、ModBUS TCP-IP、ModBUS TCP-IP：ModBUS TCP-IP、MQTT、HTTP POST、P2P、FTP、连接：以太网交换机，带菊花链保护可用版本：R204-2-LAccessories (examples)：以太网电缆 (RJ45/RJ45)、罗戈夫斯基线圈 (RC150、RC190)、分芯电流互感器 (TAA-2030、TAA-5080、TAA-8080)、一次绕组电流互感器 (TAC-0000)、通条电流互感器 (TAC-3010、TAC-4010)
