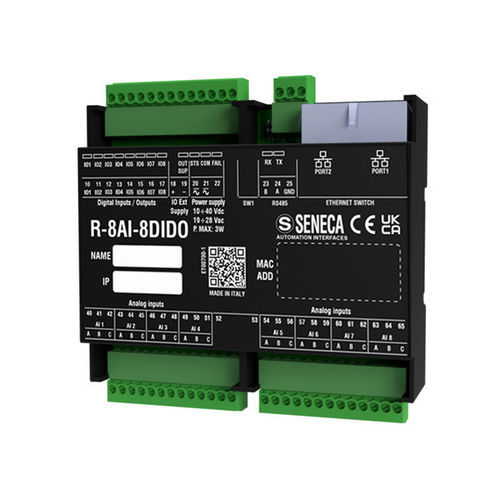

模拟I/O模块 R-8AI-8DIDO-2-P

数字MODBUSProfiNet

具有8个通用模拟输入和8个数字输入/输出通道的Profinet IO模块。R-8AI-8DIDO Profinet数字混合模块旨在满足灵活布线、有限安装空间和集成网络功能的高I/O密度应用的需求。该模块配备两个10/100 Mbps以太网端口，提供8个模拟输入和8个数字通道，每个通道都可以单独配置为数字输入或输出。可以通过支持HTML5的Web服务器或DIP开关进行配置。 该模块可以在具有故障旁路的以太网菊花链模式下连接，即使一个模块故障也能确保以太网连接的连续性。配置通过softPLC CODESYS和TiA Portal/Simatic Step7设计环境等软件得到简化。 - 电源: 10..40 Vdc; 19..28 Vac - 最大功耗: 3 W - 最大隔离: 1.5 kVac - 状态指示器: 电源，输入/输出状态，STS（IP地址/DHCP），以太网TRF/LNK - 防护等级: IP20 - 工作温度: -25..+65°C - 尺寸（宽x高x深）: 106 x 90 x 32 mm - 重量: 170 g - 外壳: Pc/ABS材料自熄UL94-V0，黑色 - 连接: 3.5mm间距端子，双RJ45连接器 - 安装: DIN EN 60715导轨，墙壁安装/面板安装 - 编程: 集成Web服务器，DIP开关 - 特殊功能: 双以太网菊花链连接，LAN故障旁路 - 接口: 2x以太网端口（LAN故障旁路）100 baseT on RJ45 - 100 Mbps（TCP-IP） - 协议: Profinet IO - 电缆: CAT5或CAT5e非屏蔽 - ModBUS通信: 无中继器最多64个节点，最大速度115 kbps - 模拟输入: 8个通道，电压: -30 V至+30 V; -150 mV至+150 mV，电流: 0至24 mA，热电偶: J，K，T，E，N，R，S，B，L，AI1上的Pt100: -200°C至+650°C - 模拟输入更新: 4 ms - 数字I/O: 8个通道，输入: ON >11V，OFF <4V，Vmax 28V，9 kΩ; 输出: MOSFET，PNP，最大0.2A，9-28V - 数字I/O更新: 4 ms - 认证: CE - 标准: EN61000-6-4，EN61000-6-2，EN61010-1
