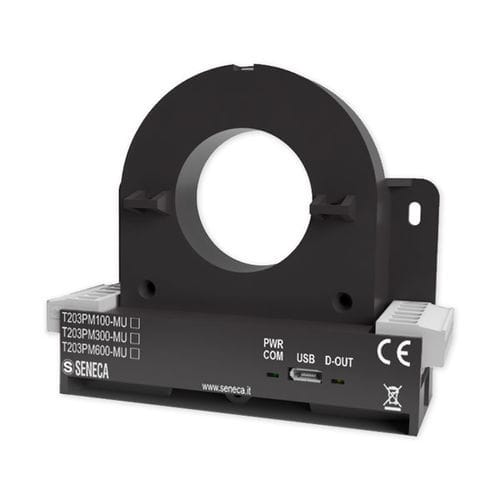

能量计功率计 T203PM100-MU

视在功率模拟数字

T203PM100-MU是一款单相AC/DC TRMS网络分析仪，配备ModBUS接口，提供模拟和数字输出。支持高达100 A的电流测量范围和高达290 Vac和1000 Vdc的电压。该设备允许直接测量电流和能量，无需外部CT。它测量电压、AC/DC电流、有效/无功/视在功率、功率因数、频率和谐波失真（THD），通过模拟或数字输出传输数据。 T203PM系列可以分析高达21次谐波，并包括用于报警或计数器的数字接点。通过EASY SETUP 2软件和Micro USB端口可以轻松进行配置。这些电力计非常坚固，工作温度范围为-25至+65°C，绝缘高达3 kVac，安全等级为CAT. III 600V（裸导体）和1kV（绝缘导体）。可以安装在35mm DIN导轨上，墙壁安装或用扎带悬挂。通过Z-KEY/R-KEY网关，轻松集成到以太网网络中。 技术规格: - 电源: 11 - 28 Vdc - 最大吸收: < 70 mA @ 24 Vdc - 绝缘: 3 kVac - 状态指示器: 电源、USB通信、数字输出 - 安装类别: CAT. III 600V（裸），CAT. III 1kV（绝缘） - 保护等级: IP20 - 安装: DIN导轨、墙壁或扎带 - 连接: 6路可拆卸螺钉端子 - Micro USB: 用于编程 - 工作温度: -25至+65°C - 尺寸: 95 x 75 x 35 mm - 重量: 150 g - 外壳: PA6，黑色 测量参数: - 瞬时值: 电压、AC/DC电流、功率、功率因数、频率、THD - 谐波: 高达21次 - 精度等级: 0.5% f.s. @ 50/60 Hz 通信: - 串行接口: RS485 - 协议: ModBUS RTU - 距离: 高达1,200 m - 连接: 最多32个节点 测量输入: - 电压/电流: 高达100 A或290 Vac; 1000 Vdc - 过载: 3 x IN连续 内置I/O: - 通道: 1DO, 1AO - 数字输出: ACTIVE 0 - Vdc - 模拟输出: 0..10 Vdc 编程: EASY SETUP 2 认证: CE 标准: EN61000-6-4, EN61000-6-2, EN61010-1
