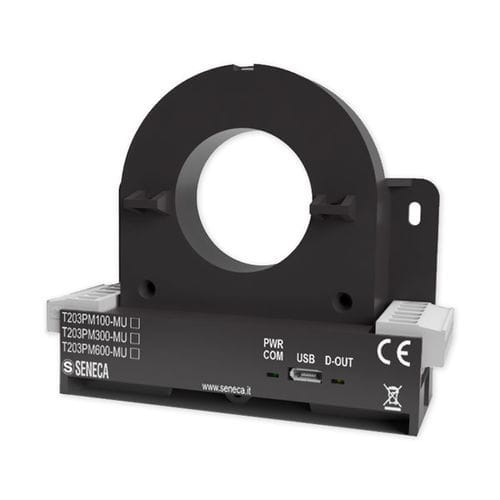

频率计功率计 T203PM300-MU

万用表能量计电能质量和谐波分析

单相功率计，直接电流和能量测量高达300 A T203PM300-MU是一款单相AC/DC TRMS网络分析仪，具有ModBUS接口、模拟和数字输出，输入电流测量范围高达300 A，电压290 Vac，1000 Vdc。该仪器无需使用外部CT即可直接测量电流和能量。T203PM300-MU测量电压、AC/DC电流、有功/无功/视在功率、功率因数、频率和谐波失真（THD）的值，并通过模拟或数字输出传输这些值。 T203PM型号具有高达21次谐波的分析能力，并配备了可用作报警或计数器的数字接触。配置通过EASY SETUP 2软件和Micro USB编程端口进行。T203PM功率计特别坚固，因为它们具有宽广的工作温度范围，-25..+65°C，绝缘高达3 kVac（在裸导体上），安全等级CAT. III 600V（裸导体）和1kV（绝缘导体）。这些设备可以安装在IEC EN60715 35mm DIN导轨上，使用墙塞安装，或使用电缆扎带悬挂。结合Z-KEY/R-KEY网关等设备，它们可以轻松集成到以太网网络和复杂系统中。 技术规格： - 电源：11 - 28 Vdc - 最大吸收：典型：< 70 mA @ 24 Vdc - 绝缘：3 kVac（在裸线） - 状态指示器：电源，USB通信，数字输出 - 安装类别/过电压：CAT. III 600V（裸导体），CAT. III 1kV（绝缘导体） - 正面保护等级：IP20 - 安装：DIN 35mm IEC EN60715导轨，使用墙塞安装，使用电缆扎带悬挂 - 连接：6路可拆卸螺钉端子，5 mm间距，适用于2.5 mm²的电缆 - Micro USB：用于编程和固件升级 - 工作温度：-25..+65°C - 尺寸：95 x 75 x 35 mm - 重量：150 g - 外壳：PA6，黑色 测量和计算模板： - 采样时间：47,000 sps - 稳定时间RMS值：500..1000 ms（高达99.5%） 测量参数： - 瞬时值：电压，AC/DC电流，有功/无功/视在功率，功率因数，频率，THD - 平均/最大/最小值：电压，AC/DC电流，有功/无功/视在功率，功率因数，频率，THD - 谐波：高达21次 - 精度等级：0.5% f.s. @ 50/60 Hz, 23°C（高于2% f.s.）；1% f.s. @ 50/60 Hz, 23°C（高于2% f.s.） 通信： - 串行接口：N°1 RS485端口 - 协议：ModBUS RTU - 距离：高达1,200 m - 连接性：最多32个节点 - 端口：N°1 Micro USB编程端口 计量输入： - 电压/电流：高达0..300 A或0..290 Vac（AC/DC TRMS）；0..1000 Vdc TRMS DC双极 峰值因数：100A = 1.7 / 300A = 1.9 / 600A = 1.9 通带：1.4 kHz 过载：3 x IN连续 内置I/O： - 通道：1DO，1AO - 数字输出：ACTIVE 0 - Vdc，最大负载50mA - 模拟输出：电压：0..10 Vdc，最小负载2kΩ。 反极性和过电压保护 分辨率：13.5 f.s.AC EMI误差：< 1 % 温度系数：< 200 ppm/°C 测量滞后：0.2% f.s. 响应时间：< 200 ms 编程：EASY SETUP 2 认证/标记：CE 标准：EN61000-6-4, EN61000-6-2, EN61010-1
