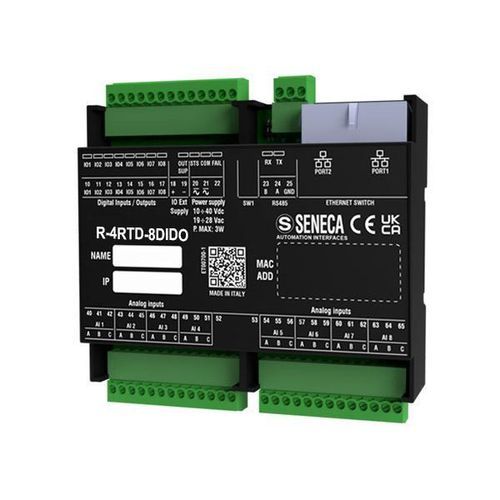

模拟I/O模块 R-4RTD-8DIDO-2-P

数字ProfiNet以太网

具有4个热电阻输入和8个数字输入/输出的以太网模块 R-4RTD-8DIDO-P混合数字模块具有两个10/100 Mbps以太网端口，并支持Profinet通信。与R系列的所有型号一样，它旨在满足灵活的布线要求、有限的安装空间以及具有集成以太网网络的高I/O密度应用。R-4RTD-8DIDO-P提供4个热电阻输入和8个数字通道，每个通道都可以单独配置为数字输入或输出。配置通过支持HTML5的Web服务器、DIP开关和Profinet开发环境进行。可以使用SDD（Seneca Discovery Device）工具在LAN上识别或配置与模块关联的IP地址、MAC地址和固件版本。模块可以在以太网菊花链模式下连接，具有故障旁路功能，即使链中的模块出现故障，也能确保以太网连接。 - 电源: 10..40 Vdc; 19..28 Vac - 最大功耗: 3 W - 最大隔离: 1.5 kVac - LED状态指示灯: 电源 - 防护等级: IP20 - 工作温度: -25..+65°C - 存储温度: -30..+85°C - 湿度: 10..90% 非凝结 - 尺寸 (宽x高x深): 106 x 90 x 32 mm - 重量: 170 g - 外壳: 自熄PC / ABS UL94-V0，黑色 - 连接: 3.5 mm间距端子块，最大电缆截面积1.5 mm² - 安装: DIN导轨EN 60715，墙壁或面板安装 - 编程: 第三方IEC 61131-3环境（Codesys，TiA Portal等） - 特殊功能: 双以太网菊花链连接 - 认证: CE，UKCA - RTD输入: 4个独立的RTD - RTD类型和范围: PT100 (EN 60751/A2, ITS-90), -200..+650°C; PT500 (EN 60751/A2, ITS-90), -200..+750°C; PT1000 (EN 60751/A2, ITS-90), -200..+210°C; NI100 (DIN 43760), -60..+250°C; CU50 (GOST 6651-2009), -180..+200°C; CU100 (GOST 6651-2009), -180..+200°C; NI120 (DIN 43760), -60..+250°C; NI1000 (DIN 43760), -60..+250°C - ADC: 24位 - 数字输入/输出: 8个可配置的数字I/O - 数字I/O类型和范围: 电压: ON阈值: > 11 Vdc; OFF阈值: < 4 Vdc; 最大: 24 Vdc; 阻抗: 9 kΩ; 符合IEC61131-2类型3 - 通信: 2x以太网端口（带LAN故障旁路）100BaseT RJ45; 协议: Profinet IO设备; 以太网通信电缆: 无屏蔽CAT5或CAT5e
