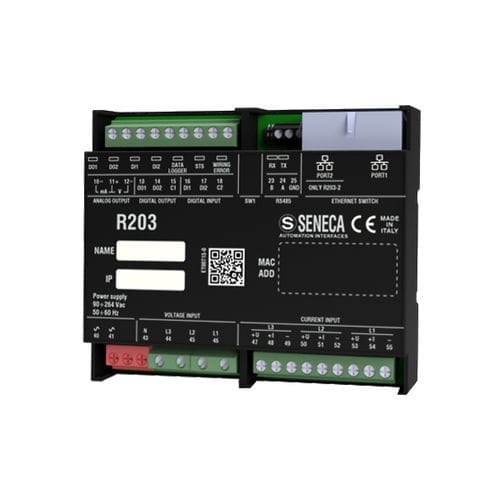

能量计功率计 R203 series

电能质量和谐波分析模拟数字

具有通用输入的Profinet能量计 R203是一款具有通用输入的多功能能量计，能够处理广泛的电流测量输入。它可以处理电压转换的电流、直流电压和电压输出高达333 mV的Rogowski传感器。该仪器提供多种插入模式，包括单相和三相3/4线类型，并与Profinet协议兼容。 可提供24 V或230 V电源，具有仅32 mm深的紧凑设计，允许进行自动故障旁路保护的菊花链连接。能量计可以提供电压（0..10Vdc）和电流（0/4..20mA）输出信号。它还提供先进的功能，可以测量高达55次谐波，以更好地理解电能质量。 可用版本：R203-2-H-P，R203-2-L-P 技术数据： - 电源：10..30 Vdc（R203-2-L-P），90..264 Vac（50-60 Hz）（R203-2-H-P） - 最大功耗：2.8 W - 绝缘：3,500 Vac（电源电路），1,500 Vac（其他电路） - 状态指示器：电源，数字通道，布线错误，以太网端口活动 - 安装类别：600 V CAT III - 编程：通过GSDML文件 - 精度等级：电压/电流0.2％，功率0.5％ - 闪存：8 MB - 网络功能：双菊花链以太网连接，LAN故障旁路 - 能量功能：2个数字输入@5kHz - 插入类型/连接模式：单相，三相3线，三相4线，CT，mV输出CT，Rogowski传感器，Aron - 正面防护等级：IP20 - 安装：DIN导轨35 mm导向 - 连接：螺钉端子 - 工作温度：-25..+65 °C - 尺寸：107x90x32 mm - 重量：170 g - 外壳：PC/ABS自熄UL94-V0，黑色 电压/电流输入： - 相电压测量：电压：高达600 Vac，频率45 ÷ 65 Hz；VT输出高达600 Vac相对于中性 - 相电流测量：AT输出1-5 A f.s.；AT输出mV或Rogowski高达250 mV 集成I/O： - 数字输入：2个可激活电压为12至24V的数字计数器@ 50Hz - 数字输出：2个容量Imax = 50 mA Vmax = 28V - 模拟输出：1个可设置：电压0..10 Vdc，最小负载电阻2kΩ或电流0..20，4..20 mA，最大负载电阻500Ω；传输误差：最大范围的0.1％；热漂移：100 ppm/K 通信： - 端口：2个以太网端口100 Mbps（R203-2-x型号） - 协议：Profinet IO - 连接：带菊花链保护的以太网交换机
