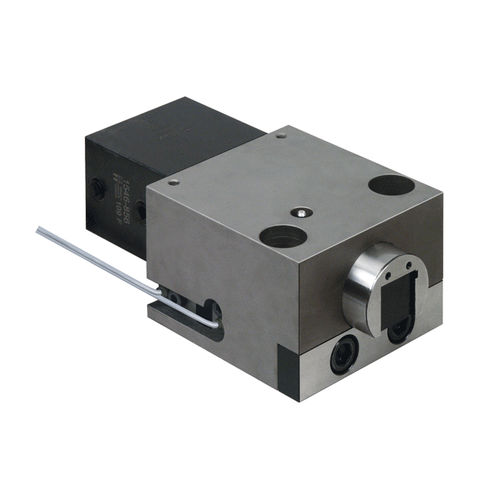

液压楔形夹具 2.2460 series

机电双作用

双作用，操作力 35 至 120 kN，液压夹紧和松开 液压夹紧和松开，不带或带侧面位置监控装置 双作用楔形卡箍特别适用于在压力机床或滑枕上安全夹紧带有平夹紧边缘的模具，或在注塑机中夹紧模具。 楔形卡箍由一个液压缸和一个两件式机械夹紧螺栓组成。 夹紧周期：带止推垫的夹紧螺栓首先执行空转行程。到达内止点后，夹紧螺栓下降到夹紧边缘。推力垫的 5° 角是为了确保尽管自锁，但夹紧所需的液压不会高于夹紧所需的液压。 由于夹紧力垂直传递到夹紧点，因此不会产生侧向载荷。 楔形卡箍可提供位置监控或不提供位置监控。 特点 - 夹紧活塞在压力下降时不会缩回 - 规格为 25 千牛、50 千牛和 100 千牛 - 通过位置监控和自动运动顺序实现高度操作安全性 - 设计非常坚固紧凑 - 可根据要求提供特殊型号 - 久经考验的夹紧元件，安全性高，使用寿命长 - 缩回夹紧螺栓确保无障碍更换模具和工具
