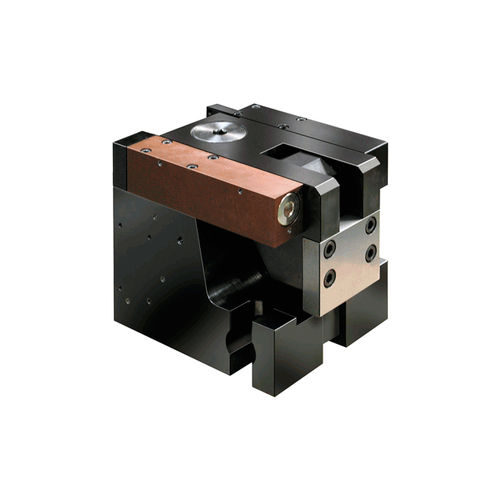

块型夹紧设备 2.2480 series

机械液压双作用

首先，油缸活塞将夹紧杆推到模具夹紧边缘的夹紧位置。通过液压顺序控制释放压力，然后将压力施加到夹紧和锁紧机构上。一旦夹紧力建立起来，夹紧元件就会自锁。这种机械锁即使在压力损失的情况下也能防止模具意外松开。 开模 开模时，夹紧和锁紧装置通过液压解锁。 通过液压顺序控制释放，压力作用在油缸活塞上，推动夹紧杆进入开模位置。松开和夹紧位置由感应式接近开关监控。 特点 - 结构紧凑，力密度高 - 通过位置监控和自动运动顺序实现高操作安全性 - 通过机械锁实现自锁 - 工作压力低至 100 巴 - 安装简单 根据要求提供特殊型号 - 接近开关插入式连接的设计和位置 - 温度高达 120°C 的接近开关 - 盖板可在极脏环境中提供更好的保护 - 夹紧边缘高度大于 60 毫米
