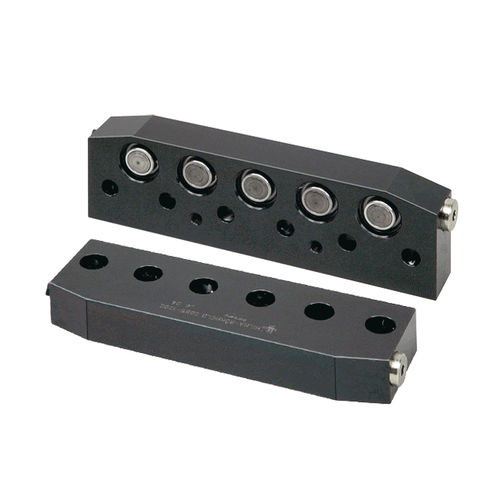

液压夹紧元件 2.209 series机械弹簧紧凑型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 机械, 液压, 弹簧
- 其他特性
- 紧凑型, 弹簧复位单作用
- 力度
48 kN
产品介绍
单作用，带弹簧复位
带压入式或内置式活塞
夹紧杆通过间隔杆安装在压力机床身或滑枕上。
通过向并排布置的 5 个活塞施加液压，并通过压力介质和弹簧复位的机械松开，在模具夹紧边缘进行夹紧。
液压油通过两侧的 G 1/4 油口供应。
平面设计，带工具插入坡度。
夹紧力可达 35 kN，均匀分布在 5 个活塞上。
当连续使用多个夹紧杆时，可通过软管或管道将元件相互连接。
应用
- 固定安装在压床和滑块上
- 安装在机器和设备上，用于夹紧和锁紧
特点
- 非常平整和紧凑的设计
- 完全弹性的行程限制
- 安装简单
- 易于改装
---
