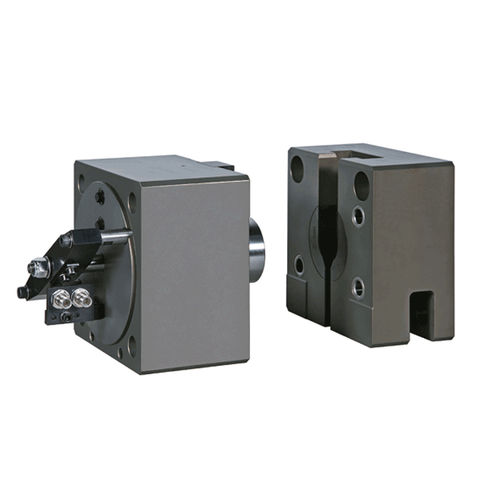

液压夹紧系统 4.2900 series

用于转印机自动零点能量快速夹紧

- 多工位压力机夹具导轨的自动定心、耦合和夹紧 - 当需要在最小空间内获得最大夹紧力和高动态强度时，可使用联轴器 与传统系统相比，新型联轴器的设计将所有用于定位、对中、夹紧力建立和位置监控的组件集成到联轴器的主动部分，并与压力机牢固连接。夹紧导轨联轴器的被动部分没有任何活动部件。为了减轻联轴器的重量，主动部分和被动部分的外壳均由硬涂层高强度铝制成。 在将联轴器的两半部分移动到适当位置（插入夹紧导轨）时，这些部分会通过导向元件预先对中。在夹紧过程中，主动部分的定位销伸出并定位在被动部分的孔中。通过这种定心方式，可获得较高的重复精度。夹紧力通过拉杆产生，并以自锁方式保持。安装在元件中的紧凑型位置监控系统可轻松与总线系统相匹配，从而确保精确定位和夹紧。 作为可选项，可根据客户要求设计用于能源、压缩空气和液压油的快速接头。
