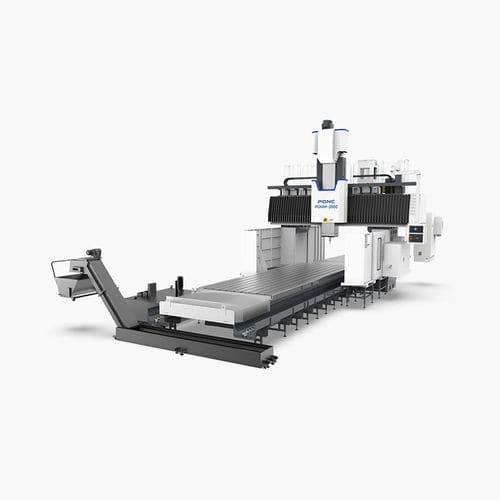

3轴数控铣床 PGMH series立式桥式BT 50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 桥式
- 主轴头
- BT 50
- 工具数量
- 24工具, 40工具, 32工具
- 相关功能
- 钻孔, 攻丝
- 应用
- 用于模具工业
- 其他特性
- 高性能, 高刚性
- X轴
4,200 mm, 6,200 mm, 8,500 mm
(165.35 in, 244.09 in, 334.65 in)- Y轴
3,700 mm
(145.67 in)- Z轴
1,000 mm
(39.37 in)- 转速
6,000 rpm
(37,699 rad.min-1)- 输出功率
17 kW, 25.5 kW
(23.11 hp, 34.67 hp)- X轴进给速度
15 m/min
- Y轴进给速度
15 m/min
- Z轴进给速度
12 m/min
- 最大台面负荷
15 t, 22 t, 30 t
(17 us ton, 24 us ton, 33 us ton)- 工具重量(最大)
18 kg
(39.7 lb)- 放置精度
0.015 mm, 0.025 mm, 0.035 mm, 0.045 mm
(0.00059 in, 0.00098 in, 0.00138 in, 0.00177 in)- 重复精度
0.01 mm, 0.015 mm, 0.025 mm, 0.035 mm
(0.00039 in, 0.00059 in, 0.00098 in, 0.00138 in)- 总重量
45 t, 51 t, 57 t
(49.6 us ton, 56.22 us ton, 62.83 us ton)- 整体长度
12,000 mm, 16,000 mm, 20,000 mm
(472.4 in, 629.9 in, 787.4 in)- 整体宽度
6,800 mm
(267.7 in)- 总高度
5,300 mm
(208.7 in)
产品介绍
1.普恩克数控龙门铣床定梁龙门加工中心PGMH具钻、铣、扩、较、刚性攻丝、直线插补、圆弧插补、三坐标联动等功能;使用国际专用CNC数控系统;
2.床身、底座、横梁、滑座等大件采用最佳刚性结构配置，三轴驱动、主轴配置等采用高精度性能机构，应用范围广，加工能力强;
3.Z轴采用四面约束的方滑枕结构，机床加工刚性优。机床Z轴进给采用双电机双丝杠驱动，惯量匹配更优，动态响应更好。
