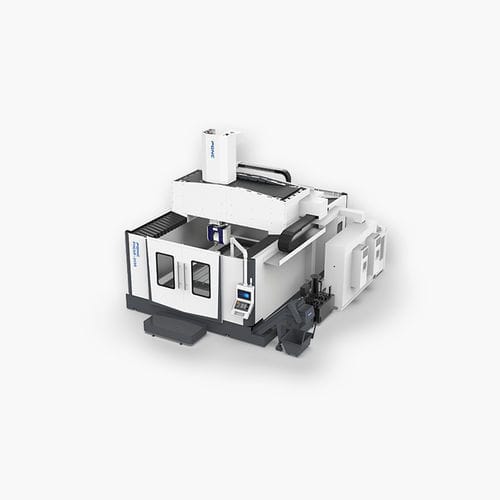

5轴CNC加工中心 PHC5D-2030/40L立式龙门式HSK A-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 龙门式
- 主轴头
- HSK A-63
- 工具数量
- 40工具, 32工具, 20工具
- X轴
3,000 mm, 4,000 mm
(118.11 in, 157.48 in)- Y轴
2,000 mm
(78.74 in)- Z轴
800 mm, 1,000 mm
(31.5 in, 39.37 in)- 转速
8,000 rpm, 20,000 rpm
(50,265 rad.min-1, 125,664 rad.min-1)- 输出功率
25 kW, 30 kW
(33.99 hp, 40.79 hp)- X轴进给速度
60 m/min
- Y轴进给速度
60 m/min
- Z轴进给速度
30 m/min
- 工具重量(最大)
5 kg
(11 lb)- 放置精度
0.01 mm, 0.015 mm, 0.017 mm, 0.02 mm
(0.00039 in, 0.00059 in, 0.00067 in, 0.00079 in)- 重复精度
0.008 mm, 0.012 mm, 0.015 mm
(0.00031 in, 0.00047 in, 0.00059 in)- 总重量
30 t, 33 t
(33.07 us ton, 36.38 us ton)- 整体长度
7,300 mm, 8,300 mm
(287.4 in, 326.8 in)- 整体宽度
5,700 mm
(224.4 in)- 总高度
5,700 mm
(224.4 in)
产品介绍
1.该设备为紧凑型“箱中箱”式桥式五轴龙门；
2.采用一体式U型床身工作台，所有运动轴都在左右两墙体上方，搭配箱中箱结构的移动部件，有效提高机床的稳定性与刚性X、Y轴都采用直线电机驱动；
3.Z轴双伺服双丝杠传动，加减速时实现高动态响应，从而获得稳定加工精度；
4.五轴联动，一次装夹可完成复杂曲面工件的多面加工。
