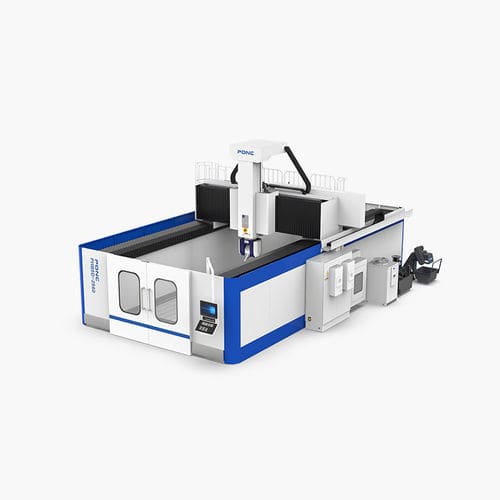

5轴CNC加工中心 PHB5D-2540/60/80立式铝合金用用于钢材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 铝合金用, 用于钢材, 铜用, 用于铝
- 结构
- 龙门式
- 主轴头
- HSK A-63
- 工具数量
- 20工具
- 相关功能
- 铣削, 钻孔, 攻丝
- 应用
- 用于模具, 用于重型作业, 用于航空航天业
- 其他特性
- 高精度
- X轴
4,000 mm, 6,500 mm, 8,500 mm
(157.48 in, 255.91 in, 334.65 in)- Y轴
2,600 mm
(102.36 in)- Z轴
1,000 mm, 1,250 mm, 1,500 mm
(39.37 in, 49.21 in, 59.06 in)- 转速
6,000 rpm, 18,000 rpm
(37,699 rad.min-1, 113,097 rad.min-1)- 输出功率
56 kW, 70 kW
(76.14 hp, 95.17 hp)- X轴进给速度
30 m/min
- Y轴进给速度
30 m/min
- Z轴进给速度
30 m/min
- 工具重量(最大)
5 kg
(11 lb)- 放置精度
0.012 mm, 0.015 mm, 0.025 mm, 0.03 mm, 0.04 mm
(0.00047 in, 0.00059 in, 0.00098 in, 0.00118 in, 0.00157 in)- 重复精度
0.008 mm, 0.01 mm, 0.012 mm, 0.017 mm, 0.022 mm
(0.00031 in, 0.00039 in, 0.00047 in, 0.00067 in, 0.00087 in)- 总重量
55 t, 70 t, 84 t
(60.63 us ton, 77.16 us ton, 92.59 us ton)- 整体长度
8,300 mm, 10,800 mm, 12,800 mm
(326.8 in, 425.2 in, 503.9 in)- 整体宽度
7,800 mm
(307.1 in)- 总高度
5,700 mm
(224.4 in)
产品介绍
1.该机型为大型高速桥式五轴龙门，适用于航空航天、模具制造等行业中大型零部件的高精度复杂曲面、多面五轴联动加工；
2.横梁在两侧墙体运动，运动部件轻量化，利于实现高速进给；
3.横梁与滑座铸造为一体，滑座内部为箱形结构，满足机床重负荷切削。
