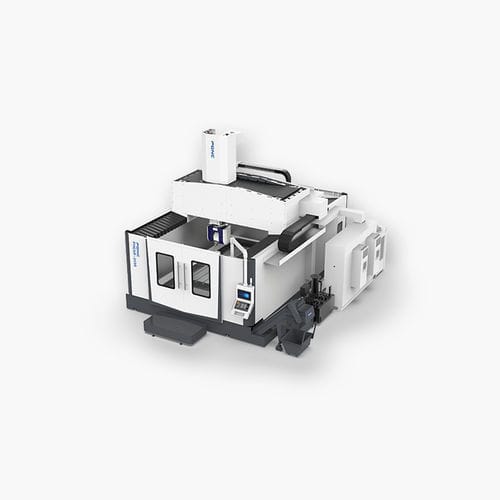

5轴CNC加工中心 PHC5D-1630/40L立式龙门式HSK A-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 龙门式
- 主轴头
- HSK A-63
- 工具数量
- 40工具, 32工具, 20工具
- 应用
- 用于汽车工业, 用于模具, 用于航空航天业
- X轴
3,000 mm, 4,000 mm
(118.11 in, 157.48 in)- Y轴
1,600 mm
(62.99 in)- Z轴
800 mm, 1,000 mm
(31.5 in, 39.37 in)- 转速
8,000 rpm, 20,000 rpm
(50,265 rad.min-1, 125,664 rad.min-1)- 输出功率
25 kW, 30 kW
(33.99 hp, 40.79 hp)- X轴进给速度
60 m/min
- Y轴进给速度
60 m/min
- Z轴进给速度
30 m/min
- 工具重量(最大)
5 kg
(11 lb)- 放置精度
0.008 mm, 0.012 mm, 0.015 mm, 0.018 mm
(0.00031 in, 0.00047 in, 0.00059 in, 0.00071 in)- 重复精度
0.0012 mm, 0.006 mm, 0.01 mm
(0.00005 in, 0.00024 in, 0.00039 in)- 整体长度
7,300 mm, 8,300 mm
(287.4 in, 326.8 in)- 整体宽度
5,300 mm
(208.7 in)- 总高度
5,700 mm
(224.4 in)
产品介绍
1.设备采用一体化 U 型床身工作台，所有运动轴均位于床身壁上方。结合箱中箱结构的运动部件，有效提高了机床在加工过程中的稳定性和刚性
2.X 轴和 Y 轴由直线电机驱动，Ac 五轴头由力矩电机驱动，无中间传动环节；加减速时可实现高动态响应，从而实现稳定的加工精度。
3.五轴联动，一次装夹可完成复杂曲面工件的多面加工。广泛应用于汽车、造船、航空航天、模具等机械设备制造行业。
旅行
主轴鼻端到工作台的距离
毫米 - 0~1000
立柱之间的距离
毫米 - 2350
工作台
工作台尺寸 - 毫米
1600×3000/4000
T 型槽间距 - / - 22H7;250
主轴
主轴扭矩
N-m - 30/36（S1/S6）
滑枕横截面
毫米 - 450×450
刀库（可选） -
最大刀具直径（满载） - mm
Ф80
最大刀具直径（空载） - mm
Ф150
刀具最大长度 - mm - 250
轴进给量
切削进给速率 X/Y/Z
米/分钟
20/20/15
所需气压 - kg/cm² - 6
数控系统 - / -
西门子/发那科
---
