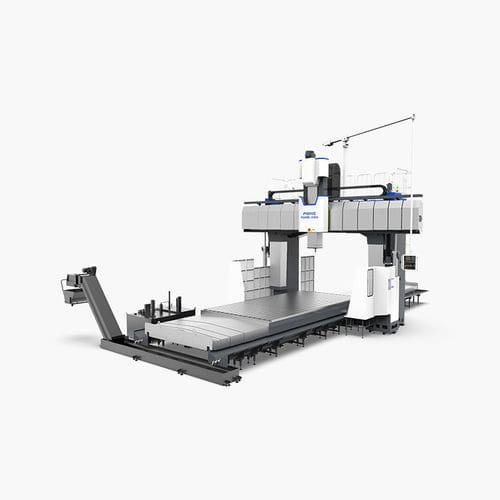

3轴数控铣床 PGMB series立式桥式40工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 桥式
- 工具数量
- 40工具, 60工具
- 相关功能
- 钻孔, 攻丝
- 应用
- 用于模具, 用于航空航天业, 用于重型作业
- 其他特性
- 高速, 高精度
- X轴
4,200 mm, 6,200 mm, 8,500 mm
(165.35 in, 244.09 in, 334.65 in)- Y轴
4,500 mm
(177.17 in)- Z轴
1,200 mm
(47.24 in)- 转速
4,500 rpm
(28,274 rad.min-1)- 输出功率
22 kW, 33 kW
(29.91 hp, 44.87 hp)- X轴进给速度
10 m/min
- Y轴进给速度
15 m/min
- Z轴进给速度
10 m/min
- 最大台面负荷
24 t, 36 t, 48 t
(26 us ton, 40 us ton, 53 us ton)- 放置精度
0.015 mm, 0.025 mm, 0.035 mm, 0.04 mm, 0.045 mm
(0.00059 in, 0.00098 in, 0.00138 in, 0.00157 in, 0.00177 in)- 重复精度
0.01 mm, 0.015 mm, 0.025 mm, 0.03 mm, 0.035 mm
(0.00039 in, 0.00059 in, 0.00098 in, 0.00118 in, 0.00138 in)- 总重量
80 t, 90 t, 100 t
(88.18 us ton, 99.21 us ton, 110.23 us ton)- 整体长度
12,000 mm, 16,000 mm, 20,000 mm
(472.4 in, 629.9 in, 787.4 in)- 整体宽度
8,500 mm
(334.6 in)- 总高度
8,000 mm
(315 in)
产品介绍
1.普恩克数控龙门铣床动梁龙门加工中心PGMB具有铣削、镗削、钻削(钻、扩、铰)、攻丝等多种加工功能；
2.适用于各种基础大件、板件、盘类件、壳体件、模具等精密零件的加工；
3.在保证机床加工刚性的前提下，有效增加机床的加工范围；
4.与定梁机床相比，加工的工件高度范围更大，机床W轴行程和Z轴行程可以叠加；
5.动横梁和滑枕的行程可以相互叠加，加工时可以有效的避免主轴伸出过长而影响主轴的精度。
