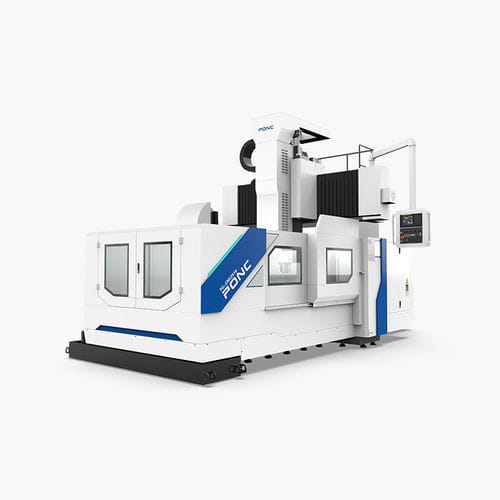

3轴加工中心 PG-2518立式用于金属桥式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 结构
- 桥式
- 主轴头
- BT 50
- 相关功能
- 钻孔, 攻丝
- 应用
- 用于重型作业
- X轴
2,500 mm
(98.43 in)- Y轴
2,000 mm
(78.74 in)- Z轴
1,000 mm
(39.37 in)- 转速
6,000 rpm
(37,699 rad.min-1)- 输出功率
18.5 kW
(25.15 hp)- X轴进给速度
15 m/min
- Y轴进给速度
15 m/min
- Z轴进给速度
12 m/min
- 最大台面负荷
6 t
(7 us ton)- 放置精度
0.01 mm, 0.015 mm, 0.02 mm
(0.00039 in, 0.00059 in, 0.00079 in)- 重复精度
0.015 mm
(0.00059 in)- 总重量
23 t
(25.35 us ton)- 整体长度
7,300 mm
(287.4 in)- 整体宽度
5,400 mm
(212.6 in)- 总高度
4,400 mm
(173.2 in)
产品介绍
1.集成了钻孔、镗孔、铣削、扩孔、铰孔、刚性攻丝、直线插补、圆弧插补、螺旋插补和三坐标联动功能。
2.床身和工作台由高强度优质铸铁制成，并用树脂砂模压成型。
旅行
工件通过高度 - 毫米 - 1150
立柱间距
毫米 - 1800
工作台
工作台尺寸（宽 x 长）
毫米 - 1600 x 2500
T 型槽宽度/距离 - 毫米
9-22/180
进料
切割进给 X/Y/Z
毫米/分钟
10/10/8
润滑和冷却系统
润滑系统 - 自动
冷却系统 - 水冷却
机械规格
所需气压 - kg/cm² - 6~9
数控系统 - / -
西门子/发那科
---
