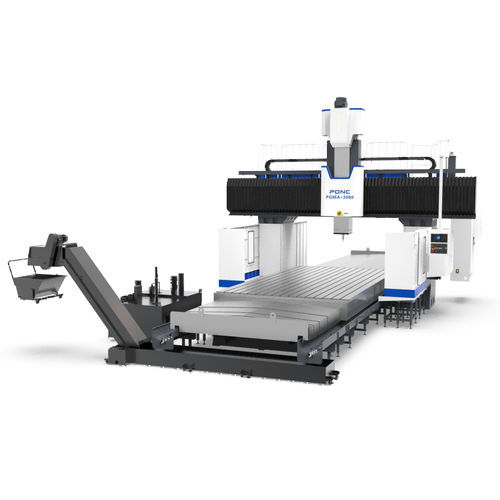

重型作业加工中心 PGMA series3轴立式用于金属
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 结构
- 桥式
- 主轴头
- BT 50
- 工具数量
- 40工具, 24工具, 60工具, 32工具
- 相关功能
- 钻孔, 攻丝
- 应用
- 用于模具, 用于重型作业
- 其他特性
- 高精度, 高速, 高刚性
- X轴
4,200 mm, 6,200 mm, 8,500 mm
(165.35 in, 244.09 in, 334.65 in)- Y轴
4,500 mm
(177.17 in)- Z轴
1,600 mm
(62.99 in)- 转速
2,500 rpm
(15,708 rad.min-1)- 输出功率
37 kW, 55.5 kW
(50.31 hp, 75.46 hp)- X轴进给速度
10 m/min
- Y轴进给速度
15 m/min
- Z轴进给速度
10 m/min
- 最大台面负荷
24 t, 36 t, 48 t
(26 us ton, 40 us ton, 53 us ton)- 工具重量(最大)
18 kg, 25 kg
(39.7 lb, 55.1 lb)- 放置精度
0.018 mm, 0.025 mm, 0.035 mm, 0.045 mm
(0.00071 in, 0.00098 in, 0.00138 in, 0.00177 in)- 重复精度
0.012 mm, 0.015 mm, 0.025 mm, 0.035 mm
(0.00047 in, 0.00059 in, 0.00098 in, 0.00138 in)- 总重量
80 t, 90 t, 100 t
(88.18 us ton, 99.21 us ton, 110.23 us ton)- 整体长度
12,000 mm, 16,000 mm, 20,000 mm
(472.4 in, 629.9 in, 787.4 in)- 整体宽度
9,000 mm
(354.3 in)- 总高度
8,000 mm
(315 in)
产品介绍
1.该机器具有铣削、镗削、钻削、攻丝等多种加工功能；
2.适用于各种基础大件、板件、盘类件、壳体件、具等精密零件的加工；
3.机床X轴四根滚柱导轨支撑，Z轴采用四面约束的方滑枕结构，机床加工刚性优；
4.机床Z轴进给采用双电机双丝杠驱动，惯量匹配更优，动态响应更好。
