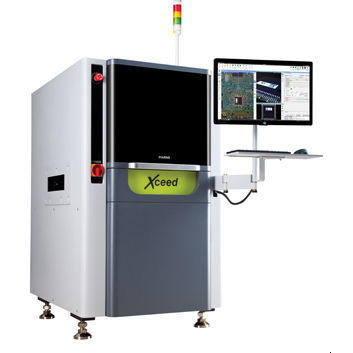

光学检查机 - Xceed - PARMI Europe GmbH - 3D / 用于半导体 / PCB
光学检查机 - Xceed - PARMI Europe GmbH - 3D / 用于半导体 / PCB
添加到我的收藏夹
添加到产品对比表

产品规格型号

所用技术
光学, 3D
应用
PCB, 用于半导体
领域
用于电子工业
其他特性
自动化, 高速
检测范围高度

最少: 0 mm
(0 in)

最多: 65 mm
(3 in)

产品介绍

概述
PARMI Xceed 是一款采用激光线扫描方法的 3D AOI(自动光学检测)系统,可生成真实的 3D 图像。其针对 SMT 与半导体组装件的高速、高精度检测而设计,支持最高 65 mm 的元件高度。系统对颜色、材料和表面粗糙度不敏感,可在不增加检测周期时间的情况下同时检测异物、污染和 PCB 弯曲。

主要特性
  • 3D AOI 技术
  • 激光线扫描(Laser line scan)方式
  • 真实 3D 图像
  • 同类领域中的高速检测(厂方说明)
  • 对颜色、材料和表面粗糙度不敏感
  • 支持最高 65 mm 的元件高度检测
  • 无需额外周期时间即可检测异物、污染及 PCB 弯曲

检测项目(示例)
  • 尺寸
  • 缺件
  • 偏移
  • 错件
  • 侧装(Side mount)
  • 立碑(Tombstone)
  • 文字识别(OCR/OCV)
  • 焊点
  • 引脚翘起
  • 缺脚
  • 引脚偏移
  • 连锡(Bridge)
  • 色带
  • 针(Pin)
  • 共面性(Coplanarity)

技术规格
  • 型号:Xceed
  • 制造商 / 品牌:PARMI
  • 技术:采用激光线扫描的 3D AOI
  • 成像:真实 3D 图像
  • 最大检测高度:65 mm
  • 检测鲁棒性:不受颜色、材料和表面粗糙度影响
  • 检测目标:异物与污染检测、PCB 弯曲、元件及焊点检测
  • 典型支持的检测项目:尺寸、缺件、偏移、错件、侧装、立碑、OCR/OCV、焊点缺陷、引脚问题、连锡、色带、针、共面性等
  • 适用场景:适用于 SMT 生产线及电子组装的高精度 3D 检测
