激光千分尺 Z-Mike Pro

室外用数字精准

概述

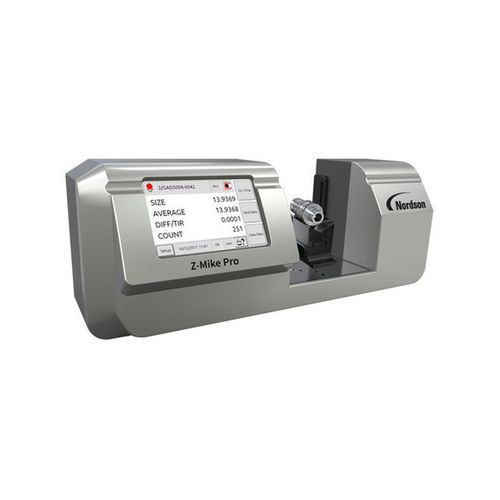

Z-Mike Pro 是一款用于车间和计量实验室的非接触激光千分尺，用于精密零件的尺寸检测。它可在不接触工件的情况下测量直径、椭圆度、有效切削直径、锥度和总指示偏差（TIR），避免工件变形和人员影响。不同型号可实现最高 ±0.5 µm 的精度，重复性见下表说明。测量结果可追溯至国家标准（NIST）。

特点 & 优点

• 专利光学设计和电子技术，确保稳定的精度和重复性。
• 自动校准与温度补偿，保证生产环境中的测量稳定性。
• 测量精度不受表面处理（光泽、哑光、颜色）和环境散射光的影响。
• 非接触技术消除操作员引入的测量误差并避免工件变形。
• 无需精确定位中心——对不同尺寸工件仅需最小设置。
• 坚固密封铸造外壳，适用于有粉尘和湿度的车间环境。
• 大型高分辨率触摸屏，界面直观；可存储并调用多种产品程序。
• 集成 I/O 便于与自动化装配和运动控制系统集成。

两个型号可选
测量 | Z-Mike Pro 25 | Z-Mike Pro 50
测量范围 | 0.100–25.4 mm (0.004–1.0 in.) | 0.254–50 mm (0.010–2.0 in.)
重复性 | ±0.13 µm | ±0.25 µm
准确性 | ±0.5 µm | ±0.76 µm
景深 | ±0.75 x 25 mm | ±1.5 x 50 mm
激光束速度 | 50 m/sec | 100 m/sec
温度系数 | <0.2 µm/°C | <0.2 µm/°C
校准 | 工厂校准（可追溯至 NIST） | 工厂校准（可追溯至 NIST）

应用

• 凸轮轴、曲轴、切削刀具毛坯及其他旋转或圆柱形精密零件的检测。
• 需要高精度非接触检测的实验室计量和生产线上在线检测。

技术规格

• 型号：Z-Mike Pro 25、Z-Mike Pro 50
• 测量能力：直径、椭圆度、有效切削直径、锥度、TIR
• 重复性：±0.13 µm（Pro 25）；±0.25 µm（Pro 50）
• 准确性：±0.5 µm（Pro 25）；±0.76 µm（Pro 50）
• 测量范围：0.100–25.4 mm（Pro 25）；0.254–50 mm（Pro 50）
• 景深/测量区域：±0.75 x 25 mm（Pro 25）；±1.5 x 50 mm（Pro 50）
• 激光束速度：50 m/s（Pro 25）；100 m/s（Pro 50）
• 温度系数：<0.2 µm/°C
• 校准：工厂校准，可追溯 NIST
• 结构：密封铸造外壳，适用于车间环境
• 用户界面：大型触摸屏；可存储多种产品程序
• 集成：集成 I/O，支持自动化与运动控制
