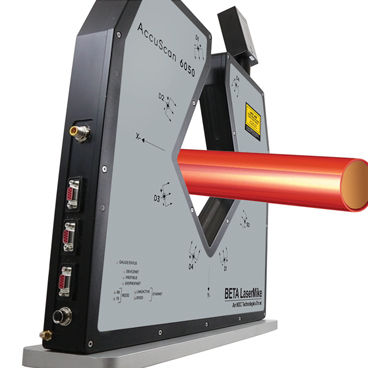

偏心率测量仪器 AccuScan 6000 series

直径扫描式用于管道

概述
AccuScan 6000 是一款四轴激光直径与椭圆度测量仪，适用于在线高速测量挤出或拉制的圆柱形及型材产品。该系统提供完整的周向测量覆盖，可检测直径变化、椭圆度及表面不规则，单次扫描重复性可达 1 µm。

特点与优势

• 四轴扫描提供最全面的周向测量覆盖，可获得更具代表性的平均直径值。
• 当产品与测量轴对齐时，椭圆度精度可达 100%，优于二轴和三轴系统。
• 缺陷检测能力提升——相比三轴系统，对凸起和收缩的检测可提高约 25%。
• 超高速测量——每轴最高 2400 次扫描/秒（总计最高 9600 次扫描/秒），可在高速生产线上实现即时检测。
• 高单次扫描精度与重复性，有助于降低报废率并提高工艺良率。

应用

• 医用塑料管：导管、药物输送管、外科用管等小直径医用管。
• 线缆：局域网电缆、同轴电缆、医疗线缆、汽车线缆及特种电缆。
• 汽车用塑料管和热缩管。
• 绳线及其他挤出或拉制的圆柱形、扁平或特殊截面产品。

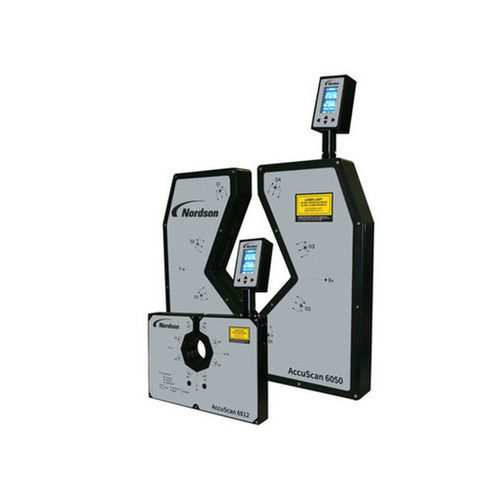

两种型号可选
Model | AccuScan 6012 | AccuScan 6050
Number of Axes | 4 | 4
OD Range | 0.1 - 12 mm (0.004 – 0.47 in) | 0.5 - 50 mm (0.020 - 2.00 in)
Gate Size | 16 mm (0.63 in) | 60 mm (2.36 in)
Accuracy | ±0.0005 mm (±0.000020 in) | ±0.001 mm (±0.000040 in)
Repeatability | ±1 µm ±0.025% | ±2 µm ±0.025%
Resolution | 0.00001 mm (0.0000004 in) | 0.00001 mm (0.0000004 in)
Scan Rate | 2400 scans/sec/axis (total 9600 scans/sec) | 2400 scans/sec/axis (total 9600 scans/sec)

技术规格与补充信息

• 测量原理：四轴激光扫描微米计用于直径与椭圆度测量。
• 校准：优化的校准算法可提供最高的单次扫描精度及微米级重复性。
• 集成：用于挤出、线缆和管材生产线的在线集成，支持实时数据输出以进行过程控制。
• 缺陷覆盖：增加测量轴数可减少盲区，提高局部缺陷的检测概率。
