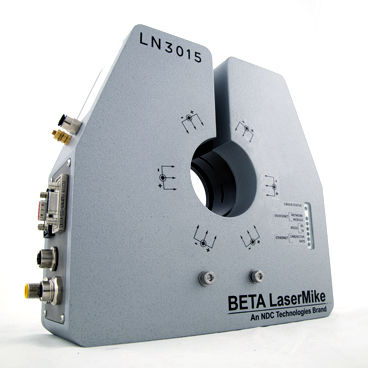

线缆探伤仪 LN3000 series

固定式数字

概述
Nordson 的 LN 系列为三轴凹凸与颈缩检测仪，专为在高速生产线上对挤压产品进行短期直径缺陷的精确检测而设计。三个以 60° 间隔布置的光学轴提高了周向覆盖度，能够即时识别电线、电缆、软管、管材及类似挤压型材表面的突变缺陷。

特点与优点

• 缺陷捕获与报告 – 记录缺陷高度、长度、数量与位置，支持可追溯性与工艺控制。
• 完善的通信接口 – 支持 RS232、Telnet、EtherNet/IP、以太网、DeviceNet、Profibus 和 Profinet，便于系统集成。
• 内置诊断 – 每轴信号检查以最大化可用性并监控仪表状态。
• 操作可视化 – 颜色编码状态指示器便于快速识别故障。
• 支持卷轴更换同步 – 接受卷轴更换器信号以清除并初始化数据。
• 坚固设计 – 密封金属外壳可最大限度减少光照与灰尘干扰。
• 集成操作界面 – 仪表自带显示，无需外接显示器。

型号

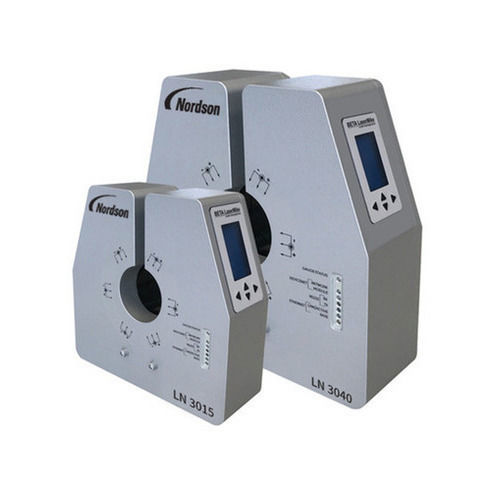

型号：LN3015-P | LN3040-P
轴数：3 | 3
产品直径：0.02–15 mm (0.0008–0.6 in.) | 0.04–40 mm (0.0016–1.57 in.)
通口尺寸（Gate）：18 mm (0.71 in.) | 48 mm (1.89 in.)
最小可检测缺陷高度：0.02 mm (0.0008 in.) | 0.05 mm (0.0020 in.)
最大可检测缺陷高度：2 mm (0.08 in.) | 10 mm (0.40 in.)
最小缺陷长度：0.5 mm (0.02 in.) | 0.5 mm (0.02 in.)
精度：以较大者为准 — ±0.011 mm (±0.0004 in.) 或 最大缺陷高度的 ±3% | 以较大者为准 — ±0.018 mm (±0.0007 in.) 或 最大缺陷高度的 ±3%
扫描速率：250,000 次扫描/秒/轴 | 250,000 次扫描/秒/轴
最大线速度：3000 m/min (9,842 ft/min.) | 3000 m/min (9,842 ft/min.)

技术规格

• 系列：LN3000
• 可用型号：LN3015-P、LN3040-P
• 光轴数量：3（间隔 60°）
• 产品直径范围：LN3015-P = 0.02–15 mm；LN3040-P = 0.04–40 mm
• 通口尺寸：LN3015-P = 18 mm；LN3040-P = 48 mm
• 最小可检测缺陷高度：LN3015-P = 0.02 mm；LN3040-P = 0.05 mm
• 最大可检测缺陷高度：LN3015-P = 2 mm；LN3040-P = 10 mm
• 最小缺陷长度：0.5 mm
• 测量精度：取固定微米偏差值或最大缺陷高度 ±3% 中较大者（按型号不同）
• 扫描速率：250,000 次扫描/秒/轴
• 最大线速度：最高可达 3000 m/min
• 通信接口：RS232、Telnet、EtherNet/IP、以太网、DeviceNet、Profibus、Profinet
• 诊断与可视化：内置轴诊断及颜色编码状态指示
• 外壳：密封金属外壳，适用于有光和粉尘污染风险的环境
• 操作界面：集成显示，免外接显示器

典型应用

• 挤出线中对电线、电缆的在线检测以发现凹凸与颈缩缺陷。
• 挤出软管、管材与型材的质量控制。
• 需要快速检测并上报直径缺陷的高速挤出生产线。
