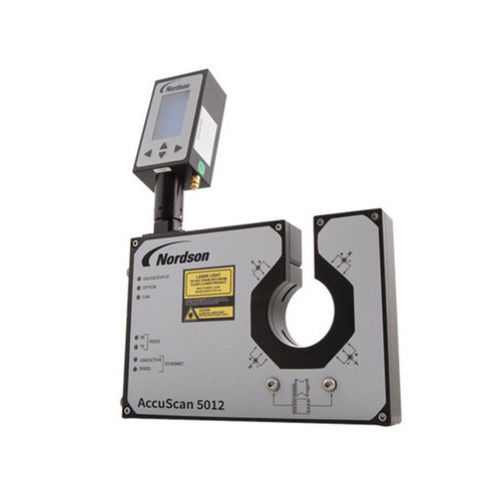

偏心率测量仪器 AccuScan 5000 series

直径数字激光

概述 双轴直径测量仪 AccuScan 5000 以每轴每秒 2400 次扫描（双轴合计 4800 次测量/秒）执行高速直径与轮廓测量。其单次扫描精度位于行业前列，适用于在线公差检查、轮廓监控和高速缺陷检测，覆盖多种圆柱形及异型产品。机型可覆盖最大直径 80 mm（3.15 in.）。

特点 & 优点

• 高速公差检查（High-Speed Tolerance Checking）选项，可及早、可靠地检测产品肿块和颈缩，减少废品与返工。
• 集成空气吹扫（air purge）保护传感器窗口免受灰尘与碎屑影响，提升运行时间并降低维护频次。
• 广泛的通信支持：RS-232、EtherNet/IP、以太网 TCP/IP、DeviceNet、Profinet、Profibus、模拟与数字 I/O，便于与 PLC/生产线集成。
• 可选 STAC 逻辑（绞合/扭曲/装甲/波纹），在更高速率下为成型或包覆产品提供精确的最大/最小或包络读数，加快复杂产品结构的过程控制。

可选机型
机型（系列）：AccuScan 5012、AccuScan 5040、AccuScan 5080

规格表
型号 | 外径范围 | Gate 尺寸 | 准确度 | 分辨率 | 扫描速率
AccuScan 5012 | 0.1 - 12 mm (0.004 - 0.47 in.) | 16 mm (0.63 in.) | ±0.0005 mm (±0.000020 in.) | 0.00001 mm (0.0000004 in) | 2400 次扫描/秒/轴
AccuScan 5040 | 0.2 - 40 mm (0.008 - 1.50 in.) | 52 mm (2.05 in.) | ±0.001 mm (±0.000040 in.) | 0.00001 mm (0.0000004 in) | 2400 次扫描/秒/轴
AccuScan 5080 | 1.27 - 80 mm (0.050 - 3.15 in.) | 108 mm (4.25 in.) | ±0.002 mm (±0.000080 in.) | 0.00001 mm (0.0000004 in) | 2400 次扫描/秒/轴

应用

• 在线高速公差检查与缺陷检测
• 复杂轮廓与形状监控（管材、电缆、线材、薄膜、挤出件）
• 用于生产线的过程控制反馈，以降低废品并提升良率

技术规格

• 扫描速率：2400 次扫描/秒/轴（合计 4800 测量/秒）
• 分辨率：0.00001 mm (0.0000004 in)
• 精度（按型号）：5012 ±0.0005 mm；5040 ±0.001 mm；5080 ±0.002 mm
• 外径范围：5012 0.1–12 mm、5040 0.2–40 mm、5080 1.27–80 mm
• Gate 尺寸：16 mm（5012）、52 mm（5040）、108 mm（5080）
• 集成空气吹扫以保护光学窗口并减少维护
• 可选功能：高速公差检查与 STAC 形状/包络逻辑
• 通信接口：RS-232、EtherNet/IP、以太网 TCP/IP、DeviceNet、Profinet、Profibus、模拟与数字 I/O
• 为在线集成与实时过程控制而设计
