自动固定系统 BenchMike Pro

测量模块化

概述

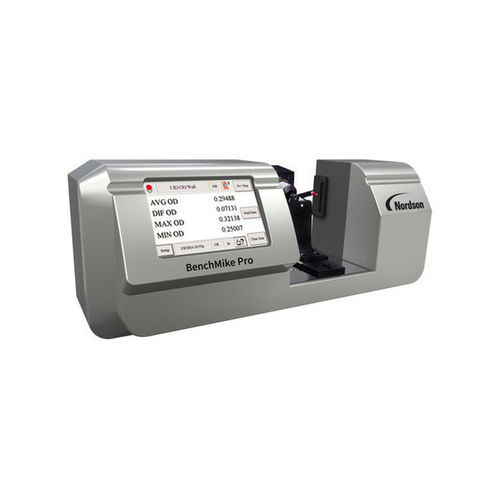

BenchMike Pro 是一款台式激光测量仪，适用于切割的管材、软管、导线、电缆、光纤等样品的外径(OD)、内径(ID，使用治具时)及椭圆度检测。非接触激光传感器提供可追溯的尺寸结果，适用于挤出车间与质量控制实验室，支持即时反馈与数据导出以便过程控制。

特点 & 优点

• 两类型号（BenchMike Pro 2025 与 2050），覆盖 0.100–50 mm 测量范围。
• 计量性能可选：不同机型提供不同的精度与重复性（例如：±0.76 µm 精度；部分机型可达 ±0.25 µm 重复性）。
• 非接触激光测量避免工件变形与表面损伤，降低操作人员引入的测量差异。
• 直观触摸屏 GUI 与产品配方库，便于快速设定与重复性检验。
• 灵活的 I/O 与以太网连接，支持数据记录、自动化与工业 4.0 集成。

型号与规格概览
型号 | BenchMike Pro 2025 | BenchMike Pro 2050
测量范围 | 0.100 至 25.4 mm (0.004 至 1.0 in) | 0.254 至 50 mm (0.010 至 2.0 in)
重复性 | ±0.25 µm (0.000010 in) | ±0.5 µm (0.000020 in)
准确性 | ±0.76 µm (±0.000030 in) | ±1.5 µm (±0.000060 in)
测量区域 / 景深 | ±0.75 x 25 mm | ±1.5 x 50 mm
激光束速度 / 扫描速率 | 50 m/s (2025) / 100 测量/秒 | 100 m/s (2050) / 100 测量/秒
温度系数 / 校准 | <0.2 µm/°C | 工厂校准

应用与夹具示例

• 电线电缆离线外径测量：使用旋转卡盘夹具检测圆周方向的直径变化。
• 超细线检测：专用超细线 V 型块与小光斑选项，适用于约 0.025 mm 起的直径测量。
• 医用导管的 ID/OD/壁厚测量：使用 ID/OD/Wall 夹具并施加受控力以测算薄壁小直径管材。
• 管材样品检测：V 型块与电动旋转治具用于同心度与椭圆度分析。

推荐配件

• 旋转 V 型块与电动卡盘，用于多角度取样。
• 超细线用 Small Spot Size 光学选项。
• ID/OD/Wall 夹具与力控夹具，用于薄壁管测量。

技术规格

• 型号：BenchMike Pro 2025 与 BenchMike Pro 2050。
• 测量范围：2025 = 0.100–25.4 mm；2050 = 0.254–50 mm。
• 重复性：2025 = ±0.25 µm；2050 = ±0.5 µm。
• 准确性：2025 = ±0.76 µm；2050 = ±1.5 µm。
• 测量区域景深：2025 = ±0.75 x 25 mm；2050 = ±1.5 x 50 mm。
• 扫描速率：100 次/秒。
• 接口：以太网与灵活 I/O（工业 4.0 就绪）。
• 校准：工厂校准，提供可选追溯服务。
