自动固定系统 Z-Mike Pro

测量模块化

概述

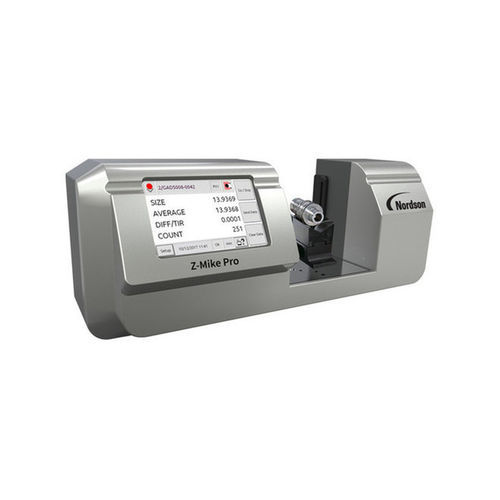

Z-Mike Pro 是一款用于工业零件检测和过程控制的非接触激光测微仪。该设备可为柔软、精细、易碎、高温或放射性零件提供绝对尺寸测量，适用于实验室和车间环境。主要测量功能包括直径、椭圆度、有効切削直径、锥度和 TIR。非接触激光测量消除了零件变形和操作人员引入的误差，测量结果可追溯至国家标准（NIST）。

特点 & 优点

• 专利光学设计和电子技术，提供高精度和卓越的重复性（最高 ±0.13 µm）。
• 自动校准在整个测量范围内维持精度，并补偿车间环境温度变化。
• 测量精度不受表面类型（光泽、哑光、颜色）或外部杂散光影响。
• 测量结果可追溯至国家标准（NIST），便于质量管理。
• 非接触技术消除由操作人员引起的测量误差并避免零件变形。
• 无需严格居中—对多种零件尺寸仅需最小或无调整即可测量。
• 坚固铸造外壳，防尘防潮，适合车间环境使用。
• 大型高分辨率触摸屏，便于快速设置和清晰显示结果。
• 可存储多种产品测量配置，实现快速切换。
• 集成 I/O 支持与自动化零件搬运和运动控制的无缝连接。

两个型号可选
测量 | Z-Mike Pro 25 | Z-Mike Pro 50
测量范围 | 0.100 至 25.4 mm (0.004 至 1.0 英寸) | 0.254 至 50 mm (0.010 至 2.0 英寸)
重复性 | ±0.13 µm (±0.000005 英寸) | ±0.25 µm (±0.000010 英寸)
准确性 | ±0.5 µm (±0.000020 英寸) | ±0.76 µm (±0.000030 英寸)
测量区域 / 景深 | ±0.75 x 25 mm (±0.030 x 1.0 英寸) | ±1.5 x 50 mm (±0.060 x 2.0 英寸)
激光束速度 | 50 m/s (2,000 in./s) | 100 m/s (4,000 in./s)
温度系数 | <0.2 µm/°C | <0.2 µm/°C
校准 | 工厂校准 | 工厂校准

典型应用与测量能力

• 轴、销和圆柱形工件的直径与椭圆度检测。
• 刀具毛坯和加工特征的有效切削直径与锥度检测。
• 旋转件的 TIR（总指示偏差）及其他几何特性检测。
• 医疗零件、凸轮轴、曲轴及其它精密零件的质量控制。

技术规格（摘要）

• 测量原理：非接触激光测微（轮廓扫描）。
• 型号：Z-Mike Pro 25 与 Z-Mike Pro 50，以覆盖不同量程。
• 自动校准及出厂校准，结果可追溯至 NIST。
• 环境适应性：铸造外壳防尘防潮，适用于车间环境。
• 人机界面：高分辨率触摸屏，支持测量配置存储与快速调用。
• 连接性：集成 I/O 支持自动化与运动控制接口。
• 温度稳定性：系数 <0.2 µm/°C，具备典型车间温变补偿功能。
