电容测量仪器 CapScan

长度直径电容

概述

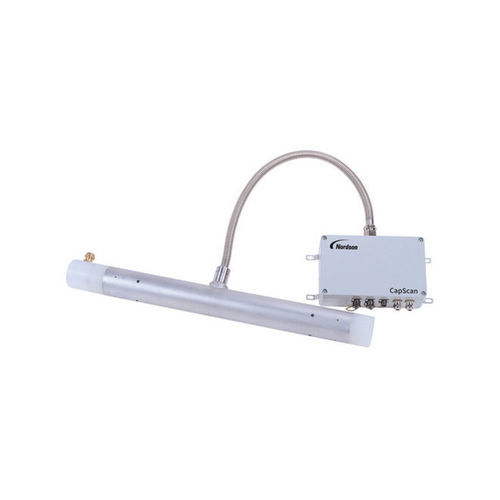

CapScan 2000 是一款面向电缆制造与数据通信应用的无漂移在线电容测量系统。它可对在线（in-process）与后工序（post-process）电容数据进行高速关联，帮助及早发现工艺偏差，减少降等与报废并提升产量和一致性。

特点与优点

• 高精度测量——在湿式或干式槽装置中，线速度高达 3,000 m/min 时仍能提供精确读数。
• 无漂移电子设计——采用专有自平衡电桥、自动增益和自动自校准，实现稳定且可重复的测量结果。
• 实时分析——快速模拟输出适用于 FFT/SRL 分析，帮助避免代价高昂的 SRL 故障。
• 灵活的连接性——支持与 PLC、PC 或 Nordson 控制器的接口集成。
• 干式通道选项——为干式安装提供高压端盖选项。

三个型号可用
KG2008 | 电缆范围：0.1–8 mm (0.004–0.32 in.) | 精度：Zero ±0.1 pF/m；Gain ±0.2% | SRL 带宽：3.0 GHz | 短电极：66.6 mm (2.62 in.) | 长电极：100 mm (3.94 in.)
KG2016 | 电缆范围：0.1–16 mm (0.004–0.63 in.) | 精度：Zero ±0.1 pF/m；Gain ±0.2% | SRL 带宽：2.0 GHz | 短电极：100 mm (3.94 in.) | 长电极：150 mm (5.90 in.)
KG2025 | 电缆范围：0.1–25 mm (0.004–0.98 in.) | 精度：Zero ±0.1 pF/m；Gain ±0.5% | SRL 带宽：2.0 GHz | 短电极：100 mm (3.94 in.) | 长电极：150 mm (5.90 in.)

应用

• 数据通信与电信电缆生产线的在线电容监测。
• 将 in-process 与 post-process 测量关联，以控制 SRL、串扰和衰减。
• 适用于需要持续过程控制与早期故障检测的高速生产线。

规格 / 技术参数

• 系统类型：用于电缆测量的无漂移在线电容计。
• 线速度能力：支持高达 3,000 m/min 的测量（视型号与安装情况而定）。
• 电子部分：低信噪比与专有无漂移设计。
• 稳定性功能：自平衡电桥、自动增益及自动自校准。
• 输出：快速模拟输出，适用于 FFT/SRL 分析；可与 PLC、PC 或 Nordson 控制器集成。
• 安装选项：湿式或干式通道；干式选项含高压端盖。
• 型号：KG2008、KG2016、KG2025（详见型号参数表）。
