数控车削铣削中心 V series
PLC控制立式4轴

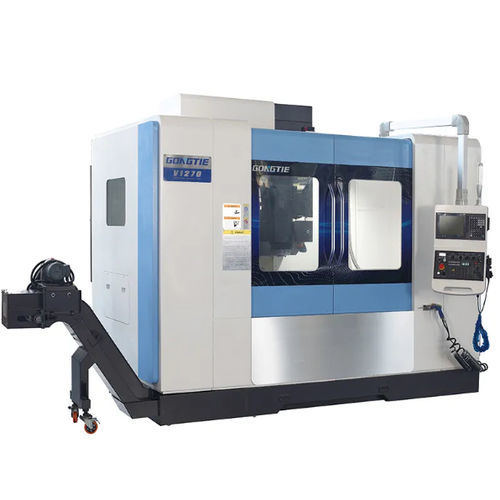

数控车削铣削中心 - V series - Ningbo GongTie Precision Machinery Co.,LTD - PLC控制 / 立式 / 4轴

数控车削铣削中心 - V series - Ningbo GongTie Precision Machinery Co.,LTD - PLC控制 / 立式 / 4轴 - 图像 - 2

数控车削铣削中心 - V series - Ningbo GongTie Precision Machinery Co.,LTD - PLC控制 / 立式 / 4轴 - 图像 - 3

添加到我的收藏夹

添加到产品对比表

产品规格型号

操控类型

CNC数控, PLC控制

类型

立式

轴数量

4轴, 多轴

结构

台面固定式

其他特性

高精度, 自动更换工具, 自动, 圆片

X轴

最多: 1,500 mm
(59.06 in)

最少: 800 mm
(31.5 in)

Y轴

500 mm, 600 mm, 700 mm, 800 mm, 900 mm
(19.69 in, 23.62 in, 27.56 in, 31.5 in, 35.43 in)

Z轴

550 mm, 600 mm, 700 mm
(21.65 in, 23.62 in, 27.56 in)

机器质量

5,500 kg, 6,500 kg, 7,000 kg, 9,000 kg, 9,500 kg
(12,125.42 lb, 14,330.05 lb, 15,432.36 lb, 19,841.6 lb, 20,943.91 lb)

旋转速度

8,000 rpm, 12,000 rpm, 15,000 rpm
(50,265.482 rad.min-1, 75,398.224 rad.min-1, 94,247.78 rad.min-1)

产品介绍

V/VM 系列将车削与铣削功能集成于立式床身平台，支持单夹紧多工序加工，适用于小型和中型零件的精密加工。

主要特点

立式床身CNC加工中心，可在一次夹紧中完成铣削、镗削、钻孔和攻丝等工序。
标准数控：Mitsubishi M80A；根据配置可选 FANUC 或 SIEMENS。
机床结构（底座、刀架滑台、工作台、立柱、主轴箱）采用高强度树脂砂铸 / 压铸铸铁，保证刚性和抗振性能。
主轴选项：按型号可选皮带传动或直接驱动；转速可达12,000–15,000 rpm（视型号而定）；主轴接口为BBT40/BT40或BT50；配备主轴油冷却器以稳定温度。
THK/PMI P级滚子导轨和C3级滚珠丝杠，配进口轴承并采用预拉结构以保证精度与稳定性。
盘式换刀（机械臂盘式刀库），可配置至24把刀（大型机型可为24/30）；滚轮凸轮定位并由机械臂换刀，实现快速精准换刀。
空气系统对气源进行除水除尘；PLC控制电磁阀实现刀具夹紧/释放、主轴吹气及自动换刀门控制。
大流量冷却泵与油箱，主轴中心冷却出口可提高加工精度并延长主轴寿命。
排屑：工作台两侧为螺旋排屑器，左侧可配链式排屑器（视型号/选配）。
导轨与丝杠自动润滑（Ishan 系统）并带油分离器。
电气元件标准配备 Schneider；选配 Syntec 驱动、FANUC 或 SIEMENS 控制；电柜可选空调。

主要结构与简介

通过有限元分析设计以优化结构和提高刚性，适用于通用机械、汽车及纺织等行业的高速精密加工。

机床部件与子系统

机床本体 — 高强度树脂砂铸机身，提供优异的抗振性能和加工稳定性。
数控系统 — 标配 Mitsubishi M80A；可选 FANUC/SIEMENS；多语言界面与 USB 程序 I/O。
主轴 — 压铸主轴箱；可为皮带或直接连接；常见配置 BBT40/BT40（部分型号）或 BT50，功率与转速依型号而异。
油冷/中央冷却 — 主轴油冷却器用于温度稳定（目标约22°C），并有主轴中央冷却出口用于高效散热。
空气系统 — 过滤水分与灰尘，PLC 控制电磁阀以管理气动功能（刀具夹紧/吹气/门控制）。
刀库 — 盘式机械臂换刀，采用滚轮凸轮定位；主轴定位于换刀位置时由机械臂完成换刀。
可选第四轴/转台 — 可选以实现多面加工并减少装夹次数。
导轨与丝杠 — PMI/HIWIN/THK 导轨（P 级滚子）与 C3 丝杠；型号示例 R4016/R4012/R5010 等。
液压与润滑 — Seven Ocean 液压单元（20L）用于卡盘/尾座及液压缸；Ishan/Baotn 润滑泵与冷却回路；38L 冷却箱与提升泵以支持高压冷却。
电气/控制 — 标配 Schneider 电器；可选 Syntec、FANUC 或 SIEMENS；按照配置提供电磁模块与控制面板。

特性 / 技术规格

型号系列：V/VM — V855、V966、V1167、V1270、VM1380、VM1580。
工作台尺寸 (L×W, mm)：V855 1000×500；V966 1000×550；V1167 1200×600；V1270 1400×700；VM1380 1500×700；VM1580 1700×800。
工作台最大承载 (kg)：V855 500；V966 600；V1167 600；V1270 800；VM1380 1000；VM1580 12000（资料表中数值）。
T型槽 (宽 × 间距, mm)：V855 5-18×80；V966 5-18×90；V1167 5-18×100；V1270 5-18×125；VM1380 5-18×150；VM1580 5-18×140。
X/Y/Z 行程 (mm)：X max V855 800；V966 900；V1167 1100；V1270 1200；VM1380 1300；VM1580 1500。Y max V855 500；V966 600；V1167 600；V1270 700；VM1380 800；VM1580 900。Z（主轴）max V855 550；V966 600；V1167 700；V1270 700；VM1380 700；VM1580 700。
主轴鼻端到工作台距离 (最大/最小, mm)：V855 670/120；V966（表中数值：3）；V1167 120–820；V1270 120–820；VM1380 135–835；VM1580 135–835。
主轴孔 / 接口：V855–V1270 BT40（部分变体 BBT40）；VM1380/VM1580 BT50。
主轴最高转速 (r/min)：V855 12000；V966 15000；V1167 15000；V1270 15000；VM1380 8000；VM1580 8000。
主轴传动类型：视型号而定（直接；皮带/直接；皮带/齿轮）。
X/Y/Z 导轨规格：通常 45 / 45 / 45 mm（最大型号标注为“Box”）。
丝杠规格：V855/V966 R4016；V1167/V1270 R4012；VM1380/VM1580 R4012 / R5010（依型号）。
X/Y/Z 快速进给 (m/min)：V855–V1270 = 36/36/24；VM1380/VM1580 = 24/24/16。
定位精度 / 重复定位精度 (mm)：按型号列出（例 V966 定位 0.01 / 重复 0.008）。
刀库容量：标准24（大型号可选24/30）。
整机重量 (kg)：V855 5500；V966 5500；V1167 6500；V1270 7000；VM1380 9000；VM1580 9500。
外形尺寸 (mm)：V855 2600×2950；V966 2600×2950；V1167 3000×3050；V1270 3200×3250；VM1380 4000×3400；VM1580 4200×3400。
