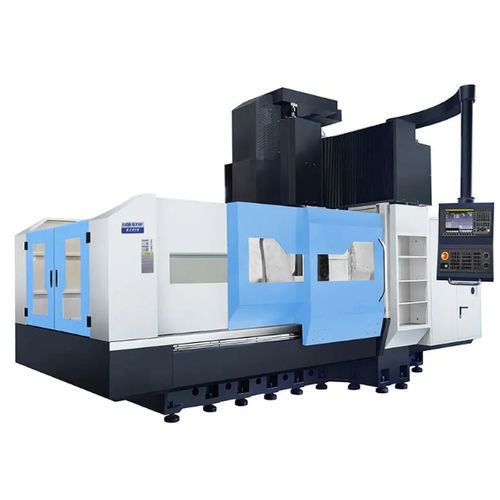

3轴加工中心 GS/G series4轴龙门式BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴, 4轴
- 结构
- 龙门式
- 主轴头
- BT40, BT 50, BBT40
- 工具数量
- 24工具, 30工具
- 相关功能
- 铣削
- 应用
- 用于重型作业
- 其他特性
- 高性能, 高精度, 高刚性, 直接传动, 可自动更换工具, 换刀
- X轴
1,600 mm, 2,000 mm, 2,500 mm
(62.99 in, 78.74 in, 98.43 in)- Y轴
1,200 mm, 1,500 mm, 1,800 mm
(47.24 in, 59.06 in, 70.87 in)- Z轴
500 mm, 800 mm
(19.69 in, 31.5 in)- 转速
8,000 rpm, 15,000 rpm
(50,265 rad.min-1, 94,248 rad.min-1)- 输出功率
最少: 7.5 kW
(10.2 hp)最多: 7.5 kW
(10.2 hp)- X轴进给速度
15 m/min
- Y轴进给速度
20 m/min
- Z轴进给速度
20 m/min
- 最大台面负荷
2,000 kg, 3,000 kg, 4,000 kg, 5,000 kg
(4,409 lb, 6,614 lb, 8,818 lb, 11,023 lb)- 放置精度
0.018 mm, 0.022 mm, 0.025 mm
(0.00071 in, 0.00087 in, 0.00098 in)- 总重量
9,500 kg, 11,500 kg, 17,500 kg, 23,500 kg
(20,943.91 lb, 25,353.16 lb, 38,580.9 lb, 51,808.63 lb)- 整体长度
4,250 mm, 5,850 mm, 6,250 mm, 6,850 mm
(167.3 in, 230.3 in, 246.1 in, 269.7 in)- 整体宽度
3,650 mm, 3,850 mm, 4,250 mm
(143.7 in, 151.6 in, 167.3 in)
产品介绍
概述
GS/G 系列为重型门式加工中心系列，面向大工件的高刚性、热稳定性及高精度多轴铣削。可选型号：GS1612、GS2012、GS2015、GS2518。主结构采用 Meehanite 铸铁与树脂砂型铸造以保证振动吸收与尺寸稳定性。
亮点
主要部件与功能
技术规格
GS/G 系列为重型门式加工中心系列，面向大工件的高刚性、热稳定性及高精度多轴铣削。可选型号：GS1612、GS2012、GS2015、GS2518。主结构采用 Meehanite 铸铁与树脂砂型铸造以保证振动吸收与尺寸稳定性。
亮点
- 机床结构：床身、工作台、立柱梁、鞍座和纵向构件采用高强度 Meehanite/树脂砂铸铁，具优良减振与热稳定性。
- 导轨与运动：X/Y 轴采用重载滚柱直线导轨；Z 轴采用重载滚柱导轨或矩形硬轨；运转平滑且耐磨。
- 传动与丝杠：X/Y/Z 轴采用高精度预拉紧滚珠丝杠，配高功率交流伺服电机直驱，消除传动间隙。
- Z 轴平衡：双氮气平衡缸降低丝杠空载转矩，减少磨损并保持精度稳定。
主要部件与功能
- 机身：高强度树脂砂铸 Meehanite 机体，提供良好抗振性能和重切削支撑。
- CNC 系统：配置表示 Mitsubishi M80A 为标准，亦可选配 FANUC 或 SIEMENS；支持多语言和 USB 程序 I/O。
- 主轴：铸造主轴箱；直联主轴（BBT40/BT50 视型号），转速可达 12,000–15,000 rpm（视型号而定），主轴功率约可达 7.5 kW（选项相关）。油冷系统用于主轴温度控制。
- 刀库/换刀器：盘式机械臂换刀，滚轮凸轮定位，换刀快速且精准；可选 24/30 库位。
- 辅助系统：主轴冷却水集中排放、空气过滤、导轨与丝杠润滑系统、液压用于卡盘/尾座、电柜空调等。
- 选项：可选 4 轴转台以实现多面加工、刮屑输送、皮带/齿轮传动主轴等，导轨/丝杠可选 PMI/HIWIN/THK 等品牌。
技术规格
- 适用型号：GS1612、GS2012、GS2015、GS2518
- 工作台尺寸（长×宽）：1700×1000 / 2100×1000 / 2100×1200 / 2700×1500 mm
- 工作台最大承载：2000 / 3000 / 4000 / 5000 kg
- 行程（X×Y×Z）：GS1612 1600×1200×500 mm；GS2012 2000×1200×500 mm；GS2015 2000×1500×800 mm；GS2518 2500×1800×800 mm
- 主轴规格：GS1612/GS2012 BT40 直联，最高 15000 rpm；GS2015/GS2518 BT50 皮带/齿轮驱动，最高 8000 rpm
- 定位/重复精度：定位精度约 0.018–0.025 mm；重复精度约 0.012–0.015 mm（视型号）
- 快速进给（X/Y/Z）：小型号典型值 15/20/20 m/min；具体数值请以供应商确认为准
- 重量/外形（约）：GS1612 9500 kg（4250×3650 mm）；GS2012 11500 kg（5850×3650 mm）；GS2015 17500 kg（6250×3850 mm）；GS2518 23500 kg（6850×4250 mm）
- 标准组件示例：配置示例包括 Mitsubishi M80A CNC（可选 FANUC/SIEMENS）、Speedcn 主轴组件、PMI/HIWIN/THK 丝杠与导轨、NSK/NACHI 轴承、Schneider 电气元件。
