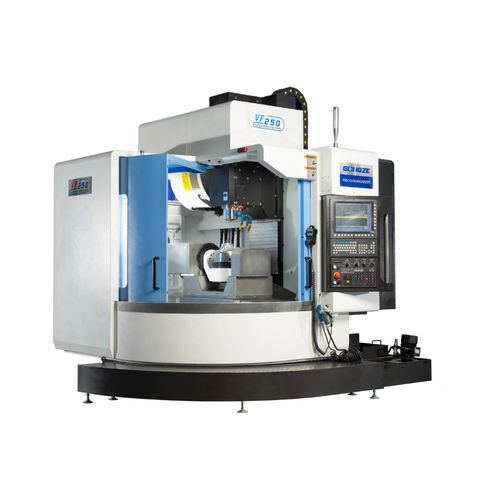

5轴加工中心 VF series立式倾斜旋转台式固定台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 固定台式, 倾斜旋转台式
- 主轴头
- BT40
- 工具数量
- 24工具
- 相关功能
- 铣削, 钻孔, 倒角加工
- 其他特性
- 高精度, 高效率, 高刚性, 换刀, 电动控制, 控制台式
- X轴
最多: 650 mm
(25.59 in)最少: 600 mm
(23.62 in)- Y轴
最多: 530 mm
(20.87 in)最少: 450 mm
(17.72 in)- Z轴
最多: 480 mm
(18.9 in)最少: 450 mm
(17.72 in)- 转速
最多: 12,000 rpm
(75,398 rad.min-1)最少: 12,000 rpm
(75,398 rad.min-1)- X轴进给速度
最多: 600 mm/s
最少: 500 mm/s
- Y轴进给速度
最多: 600 mm/s
最少: 500 mm/s
- Z轴进给速度
最多: 0.6 m/s
(1.97 ft/s)最少: 0.5 m/s
(1.64 ft/s)- 最大台面负荷
最多: 300 kg
(661 lb)最少: 60 kg
(132 lb)- 放置精度
最多: 0.012 mm
(0.00047 in)最少: 0.012 mm
(0.00047 in)- 重复精度
0.008 mm
(0.00031 in)- 总重量
最多: 9,000 kg
(19,841.6 lb)最少: 5,000 kg
(11,023.11 lb)
产品介绍
垂直五轴数控铣床 VF250 与 VF650 是用于复杂空间曲面、特殊形状件、中空件、钻孔与斜切加工的机床中心。它们可减少夹紧次数、提升生产质量与效率，适用于航空航天、汽车、电气设备与精密机械等行业。
主要特性
主要结构与组件
技术参数 / 规格
主要特性
- 五轴联动加工可实现复杂多面的加工，减少二次夹紧并缩短加工周期。
- 多语言 CNC 界面与 USB 接口，便于程序导入/导出。
- 机床床身与机体采用树脂砂型铸铁，具高刚性、稳定性与良好阻尼性能。
- 空气过滤与保护系统用于去除供气中的水分与杂质；由 PLC 与电磁阀控制刀具夹紧/松开及换刀器/门的动作。
- 集成冷却与润滑系统：大流量冷却泵、冷却液箱、主轴油冷却器与自动润滑装置。
- 盘式刀库，换刀快速且精确（刀具容量见规格）。
主要结构与组件
- 机床机体：树脂砂型铸铁，设计以减小振动并提高加工稳定性。
- CNC 系统：工业控制器（如标准配置 SYNTEC 220MA-5；可选 FANUC 或 SIEMENS），界面友好，编程便捷。
- 主轴：压铸主轴箱，直接耦合主轴（功率与转速见规格），配备主轴油冷却器以控制温度。
- 导轨与传动：高精度滚柱线性导轨与精密滚珠丝杠（等级与品牌在标准配置中列出）。
- 气源系统：过滤供气中的水和粉尘以保护气动元件、避免腐蚀与损坏。
- 液压与电气系统：采用公认品牌的标准组件（配置中详细列出）。
技术参数 / 规格
- 结构：垂直五轴
- 工作台尺寸：VF250 = 250 mm；VF650 = 650 mm
- 工作台承载：VF250 = 60 kg；VF650 = 300 kg
- 加工范围（直径）：VF250 = Φ370；VF650 = Φ650
- 最大行程 (X)：VF250 = 600 mm；VF650 = 650 mm
- 最大行程 (Y)：VF250 = 450 mm；VF650 = 530 mm
- 最大行程 (Z)：VF250 = 450 mm；VF650 = 480 mm
- A 轴旋转角度：VF250 = 120° ~ -120°；VF650 = 120° ~ -120°
- C 轴旋转角度：VF250 = 360°；VF650 = 360°
- 主轴鼻端至 A 轴移动距离：VF250 = 40–490 mm；VF650 = 150–630 mm
- 主轴鼻端至 A 轴旋转中心距离：VF250 = 40–490 mm；VF650 = 可调
- 主轴中心至 A 轴前端板距离：VF250 = 370 mm；VF650 = 可调
- 主轴规格：VF250 = BT40；VF650 = BT40
- 主轴类型：直接耦合
- 主轴最高转速：VF250 = 12 000 r/min；VF650 = 12 000 r/min
- X/Y/Z 导轨规格：VF250 = 30/35/35 mm；VF650 = 45/45/45 mm
- X/Y/Z 丝杆规格：VF250 = R28/R28/R32；VF650 = R32/R32/R32
- X/Y/Z 快速进给速度：VF250 = 36/36/36 m/min；VF650 = 30/30/30 m/min
- A/C 快速进给：VF250 = 180/380 r/min；VF650 = 30/120 r/min
- X/Y/Z 定位精度：VF250 = 0.012 mm；VF650 = 0.012 mm
- A/C 定位精度：VF250 = 15''；VF650 = 15''
- X/Y/Z 重复定位精度：VF250 = 0.008 mm；VF650 = 0.008 mm
- B（A/C）重复定位：VF250 = 8''；VF650 = 8''
- 刀库容量：VF250 = 24 把刀；VF650 = 24 把刀
- 整机重量：VF250 ≈ 5000 kg；VF650 ≈ 9000 kg
- 占地尺寸：VF250 = 2100 × 2350 mm；VF650 = 3250 × 2800 mm
- 标准 CNC 及组件：SYNTEC 220MA-5（标准）；主轴 Speedcn；回转台 Lanlan DTR250-400；丝杆与导轨 PMI/HIWIN/THK；轴承 NSK/NACHI；油冷器 Rucol/Quang；冷却泵 Zhehong；润滑泵 Baotn/Ishan；电气组件 Schneider。
