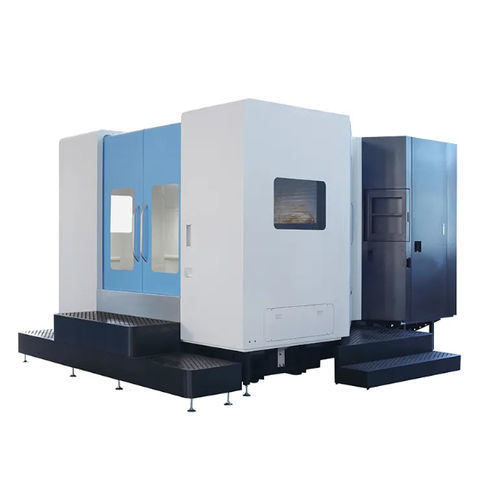

3轴加工中心 H series4轴卧式用于金属
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴, 4轴
- 卧式／立式
- 卧式
- 加工材料
- 用于金属
- 结构
- 双柱式, 带有分度台
- 主轴头
- BT40, BT 50
- 工具数量
- 24工具, 30工具, 40工具
- 相关功能
- 铣削, 钻孔, 攻丝
- 其他特性
- 高精度, 高效率, 高刚性, 换刀
- X轴
105 mm, 750 mm, 1,300 mm, 1,600 mm
(4.13 in, 29.53 in, 51.18 in, 62.99 in)- Y轴
500 mm, 750 mm, 900 mm, 1,000 mm
(19.69 in, 29.53 in, 35.43 in, 39.37 in)- Z轴
500 mm, 900 mm, 1,000 mm
(19.69 in, 35.43 in, 39.37 in)- 转速
8,000 rpm, 12,000 rpm
(50,265 rad.min-1, 75,398 rad.min-1)- 工作台旋转(C轴)
最多: 360 °
最少: 0 °
- X轴进给速度
16 m/min, 24 m/min, 30 m/min
- Y轴进给速度
16 m/min, 24 m/min, 30 m/min
- Z轴进给速度
16 m/min, 24 m/min, 30 m/min
- 最大台面负荷
500 kg, 800 kg, 2,000 kg, 3,000 kg
(1,102 lb, 1,764 lb, 4,409 lb, 6,614 lb)- 放置精度
0.012 mm, 0.015 mm, 0.018 mm
(0.00047 in, 0.00059 in, 0.00071 in)- 重复精度
最多: 0.012 mm
(0.00047 in)最少: 0.008 mm
(0.00031 in)- 总重量
8,000 kg, 9,500 kg, 12,500 kg, 51,600 kg
(17,636.98 lb, 20,943.91 lb, 27,557.78 lb, 113,758.53 lb)- 整体长度
2,450 mm, 3,050 mm, 3,750 mm, 4,300 mm
(96.5 in, 120.1 in, 147.6 in, 169.3 in)- 整体宽度
3,050 mm, 4,250 mm, 5,500 mm, 5,600 mm
(120.1 in, 167.3 in, 216.5 in, 220.5 in)
产品介绍
H系列卧式加工中心（型号 H500、H630、H800、H1000）针对多面加工、大切削量及高精度加工而设计。采用倒T型一体床身、门式双壁立柱与标配360°分度回转台，减少装夹次数并提升加工效率。
主要特点
主要部件与功能模块
标准配置（主要部件与产地示例）
技术规格
主要特点
- 倒T型一体床身与门型双壁立柱结构，具有高刚性及优良的抗振性能。
- 三轴采用大径滚珠丝杠，提高传动刚性、重复性及定位精度。
- X/Y/Z轴配备高精度滚动线性导轨，响应快、定位稳定。
- 标配360°回转工作台，可实现一次装夹多面加工；可选第四轴转台以进一步减少二次装夹。
- 支持铣削、镗削、钻孔（钻、铰、扩）、攻丝和倒角等加工，适用于大切削量及高精度单件或小中批生产。
主要部件与功能模块
- 机身：高强度树脂砂型铸铁机体，优化抗振性能与加工稳定性。
- CNC控制：FANUC（示例：FANUC MF5），支持多语言与USB程序输入/输出；可选FANUC或SIEMENS。
- 主轴：加强压铸铁主轴箱；直联或皮带传动可选（BBT40 / BT40–BT50，根据型号）；部分型号最高转速可达12,000 rpm，参考功率至7.5 kW。
- 主轴冷却 / 油冷：采用油冷主轴温度控制，保持主轴温升稳定（目标约22°C）。
- 空气系统：对气源进行水/尘过滤以保护机件免受腐蚀和损坏。
- 中央给水 / 主轴冷却水：主轴冷却中央出水口以散热，提升加工精度并延长主轴寿命。
- 刀库 / 换刀器：盘式机械臂换刀器，滚轮凸轮定位，换刀快速且精准；可选刀库容量为24/30/40。
- 可选轴 / 回转台：可选第四轴转台以实现多侧加工并减少二次装夹，提升产能。
- 导轨与丝杠：参考品牌包括PMI/HIWIN/THK，高精度滚动导轨与C3级滚珠/滚柱丝杠（例如2508 φ25 mm × 8 mm导程）。
- 电气 / 控制柜：Schneider低压电器、Syntec驱动或可选FANUC/SIEMENS，控制柜带空调。
- 液压系统：如Seven Ocean（台湾）约20 L油量，用于夹头、顶尖和液压缸功能。
- 润滑与冷却：Ishan润滑系统为导轨与丝杠供油，油分离润滑，提升泵与约38 L循环水箱用于刀具冷却与切屑清理。
标准配置（主要部件与产地示例）
- CNC系统：FANUC MF5（日本）示例。
- 滚珠丝杠 & 导轨：PMI / HIWIN / THK。
- 丝杠轴承：NSK / NACHI。
- 联轴器：R+W / Jingqin。
- 换刀器：Okada / Chen Sound。
- 电气元件：Schneider（法国）。
- 液压：Seven Ocean（台湾）。
- 主轴油冷与热交换器：Rucol / Quang。
技术规格
- 型号：H500、H630、H800、H1000
- 工作台尺寸（L×W）：H500：500×500 mm；H630：630×700 mm；H800：800×800 mm；H1000：1000×1000 mm
- 工作台最大承载：H500：500 kg；H630：800 kg；H800：2000 kg；H1000：3000 kg
- 工作台分度（B）：H500：0.001°（分度）；H630/H800/H1000：1° × 360°
- T型槽（宽×间距）：H500：5–18×100 mm；H630/H800：5–22×125 mm；H1000：7–22×125 mm
- 工件最大回转直径：H500 Ø850 mm；H630 Ø1100 mm；H800 Ø1500 mm；H1000 Ø1700 mm
- X/Y/Z 最大行程（mm）：H500：750 / 500 / 500；H630：1050 / 750 / 900；H800：1300 / 900 / 1000；H1000：1600 / 1000 / 1000
- 主轴规格：H500 BT40；H630 BT40/BT50；H800 BT50；H1000 BT50
- 主轴最高转速：H500/H630：12,000 rpm；H800/H1000：8,000 rpm
- X/Y/Z 位置精度：H500：0.012 mm；H630/H800：0.015 mm；H1000：0.018 mm
- X/Y/Z 重复定位精度：H500：0.008 mm；H630/H800：0.01 mm；H1000：0.012 mm
- 可选刀库容量：H500：24；H630：24/30；H800/H1000：24/30/40
- 整机约重：H500：8000 kg；H630：9500 kg；H800：12500 kg；H1000：51600 kg
- 外形尺寸（约）：H500：2450×3050 mm；H630：3050×4250 mm；H800：3750×5500 mm；H1000：4300×5600 mm
