CNC数控钻孔攻丝机 T series
PLC控制立式3轴

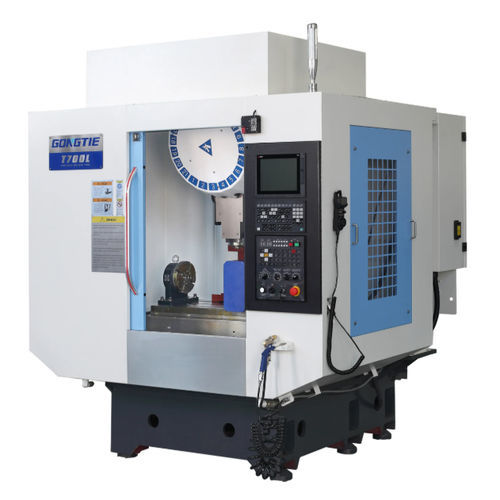

CNC数控钻孔攻丝机 - T series - Ningbo GongTie Precision Machinery Co.,LTD - PLC控制 / 立式 / 3轴
CNC数控钻孔攻丝机 - T series - Ningbo GongTie Precision Machinery Co.,LTD - PLC控制 / 立式 / 3轴
CNC数控钻孔攻丝机 - T series - Ningbo GongTie Precision Machinery Co.,LTD - PLC控制 / 立式 / 3轴 - 图像 - 2
添加到我的收藏夹
添加到产品对比表

产品规格型号

操控类型
CNC数控, PLC控制
结构
立式
轴数量
3轴
应用
用于模具
其他特性
高速, 高精度, 可自动更换工具, 攻丝
旋转速度

20,000 rpm
(125,663.7 rad.min-1)

重量

3,500 kg, 4,000 kg, 4,500 kg, 5,500 kg
(7,716 lb, 8,818 lb, 9,921 lb, 12,125 lb)

产品介绍

概述
T系列立式CNC钻孔与攻丝中心(T700 / T800 / T1000 / T1300)为高速、高刚性加工中心,适用于3C、新能源汽车零件、精密模具及一般精密加工中的小中型工件的精密钻孔、攻丝与轻量铣削加工。

主要特点
  • 高强度树脂砂铸铁机身,用于床身、刀架、工作台、立柱和主轴箱,提升抗振性和加工稳定性。
  • 盘式机械臂换刀机构,滚轮凸轮驱动与精确定位;可选21刀刀库,满足长时间无人化加工需求。
  • 空气系统对气源进行水分和粉尘过滤,保护气动元件免受腐蚀和损坏。
  • 大流量冷却泵与专用水箱用于主轴与刀具冷却;集中出水口有效散热主轴。
  • 导轨与螺杆自动润滑;油分离器润滑与高压泵循环供水用于刀具冷却与清屑。
  • PLC控制电磁阀实现刀具夹紧/释放、换刀门控制和主轴吹气;电气元件选用Schneider;CNC可选Mitsubishi/FANUC/Syntec。

适用范围
  • 适用于3C工件、新能源汽车零件、精密模具制造及相关精密加工领域的精密钻孔、攻丝与铣削加工。

规格参数
  • 工作台尺寸 (L×W) mm:T700 — 800×420;T800 — 1000×500;T1000 — 1100×500;T1300 — 1400×600。
  • 工作台最大承重 (kg):T700 — 300;T800 — 350;T1000 — 350;T1300 — 500。
  • T型槽(宽×间距)mm:T700 — 3-14×125;T800 — 5-18×100;T1000 — 5-18×120;T1300 — 5-18×100。
  • X轴行程 (mm):T700 — 700;T800 — 800;T1000 — 1000;T1300 — 1300。
  • Y轴行程 (mm):T700 — 450;T800 — 500;T1000 — 500;T1300 — 650。
  • Z轴(主轴)行程 (mm):T700/T800/T1000 — 330;T1300 — 450。
  • 主轴鼻端到工作台距离(最大/最小)mm:T700/T800/T1000 — 150–480;T1300 — 150–600。
  • 主轴中心到导轨面距离 (mm):T700 — 460;T800 — 540;T1000 — 540;T1300 — 700。
  • 主轴规格:BT30 / BT40;直驱;最高转速:20,000 rpm。
  • X/Y/Z 导轨规格 (mm):T700 — 30/30/30;T800 — 35/35/35;T1000 — 35/35/35;T1300 — 45/45/45。
  • X/Y/Z 螺杆规格:T700 — R2816 / R3216;T800 — R3216;T1000 — R3216;T1300 — R4012。
  • X/Y/Z 快速进给 (m/min):T700/T800/T1000 — 48/48/48;T1300 — 36/36/36。
  • 定位精度 (mm):T700 — 0.01;T800 — 0.01;T1000 — 0.012;T1300 — 0.012。
  • 重复精度 (mm):T700 — 0.008;T800 — 0.008;T1000 — 0.01;T1300 — 0.01。
  • 可选刀库:21刀(所有型号)。
  • 总重 (kg):T700 — 3500;T800 — 4000;T1000 — 4500;T1300 — 5500。
  • 外形尺寸 (mm):T700 — 2600×2250;T800 — 2800×2750;T1000 — 3000×2750;T1300 — 3300×2950。
  • 标准/选配亮点:CNC 可选 Mitsubishi/FANUC/Syntec;主轴组件 Speedcn(台湾);丝杆与导轨 PMI/HIWIN/THK;轴承 NSK/NACHI;换刀器 Okada/Chen Sound;电气 Schneider。详见产品页完整配置。
