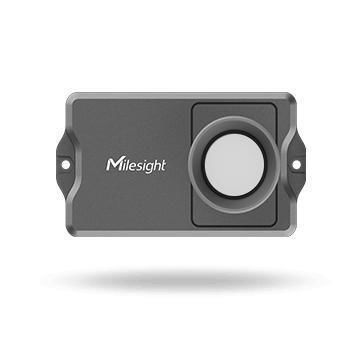

超声波测距传感器 EM400-UDL

NB-IoTLoRaWAN协议无线型

概述

Milesight EM400-UDL 是一款面向专业工程应用的超声波距离/液位传感器（EM400 系列）。采用非接触超声波探头实现毫毫米级分辨率的距离/液位测量，提供 LoRaWAN® 与 NB‑IoT/Cat M 蜂窝通信版本，并分为 Standard 与 Pro 两大系列，配套多种探头以适配不同量程与精度需求。

主要特点

• 支持 LoRaWAN®、NB‑IoT 与 Cat M 多种通信版本，适应不同部署场景
• Standard 与 Pro 两个系列，配备多款探头以覆盖不同检测量程与精度
• 非接触超声波测量，探头不直接接触介质，避免污染
• 内置温度传感器（NTC）与 3 轴加速度计，用于温度与倾斜/姿态监测
• IP67 外壳与 PCBA 三防涂层，适合室外及恶劣环境
• 采用可更换电池（2 × ER26500）以实现长期野外运行

无线版本 / 连接

• LoRaWAN® 版本：支持多区域频段（CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923 等）。OTAA / ABP Class A 工作模式，超低功耗与远距离通信。
• NB‑IoT / Cat M 版本：支持 Cat M1 与 Cat NB2 频段；应用模式包括 TCP / UDP / MQTT / AWS。蜂窝版本可选配 GNSS 模块用于经纬度定位上报。

非接触距离测量

EM400-UDL 采用超声波探头进行非接触测距，探头不直接接触被测介质，从而免受污染或影响。Standard 与 Pro 系列均可实现 1 mm 分辨率，精度随所选探头调整。

多种版本与探头

提供 Standard 与 Pro 两类产品及多款探头（示例：Standard 的 C050 / C100；Pro 的 W050 / W100），覆盖 25 cm 至 1000 cm 等不同量程以满足各类应用。

温度与倾斜监测

• 倾斜监测：内置 3 轴加速度计报告设备姿态，安装角度变化时可触发告警。
• 温度监测：内部 NTC 热敏电阻用于环境/设备温度检测，并在温度突变时告警。

耐久性与环境防护

IP67 等级外壳（ABS + PC UL94 V0）及 PCBA 三防涂层提升防尘防水和耐潮湿能力，适合户外与工业环境部署。

应用场景

• 罐体/容器液位监测
• 锅炉膨胀及工业测距
• 洪水/水位监测（河道、蓄水池等）
• 市政与工业远程液位监测

设备管理与配置

• NFC 配置与移动 ToolBox 应用，支持不开盖完成参数配置与批量模版下发，简化调试与投运。
• 兼容云端管理（Milesight IoT Cloud），支持可视化、触发器、定时与告警管理。

电源与维护

• 电源：2 × 可更换 ER26500 Li‑SOCL2 电池（2 × 9000 mAh）。
• 面向长期现场运行设计：LoRaWAN® 版本在指定测试条件下可达 >10 年；NB‑IoT/Cat M：TCP/UDP 约 10 年，MQTT/AWS 约 5 年（示例上报模式）。

技术规格

• 品牌：Milesight
• 型号：EM400-UDL（Standard / Pro；探头示例：C050、C100、W050、W100）
• 测量方式：超声波非接触测距/液位
• 量程（示例）：C050 25–500 cm；C100 25–1000 cm；W050 30–500 cm；W100 50–1000 cm
• 精度：Standard 示例 ±(1 + 0.3% * S) cm（S = 距离）在 −15 °C 至 60 °C；Pro 示例 ±1% FS 在 −30 °C 至 65 °C
• 分辨率：1 mm
• 温度传感器：−40 °C 至 125 °C；分辨率 0.1 °C（NTC）
• 设备姿态：3 轴加速度计（Normal / Tilt 报告）
• GNSS 定位：经度 / 纬度（仅 NB‑IoT / Cat M 版本）
• 指示灯：1 × 内置 LED；按键：1 × 内置电源/复位按键
• 供电：2 × 9000 mAh ER26500 电池
• 电池寿命（参考）：LoRaWAN® > 10 年（10 分钟间隔，25 °C）；NB‑IoT/Cat M：TCP/UDP ≈ 10 年，MQTT/AWS ≈ 5 年（示例）
• 工作温度：−30 °C 至 70 °C
• 相对湿度：≤ 95%（无凝结）
• 防护等级：IP67
• 尺寸：118 × 65 × 80 mm
• 外壳材质：ABS + PC（UL94 V0）
• 颜色：Standard — 黑灰（C050/C100）；Pro — 灰（W050/W100）
• 重量：C050 & C100：252.7 g（含电池）；W050 & W100：246.6 g（含电池）
• 安装：平面螺丝固定
• 认证：CE、FCC；环境合规：RoHS
• 软件/功能：NFC 配置、NB 累计上报、校准、阈值告警、倾斜与距离开关功能
