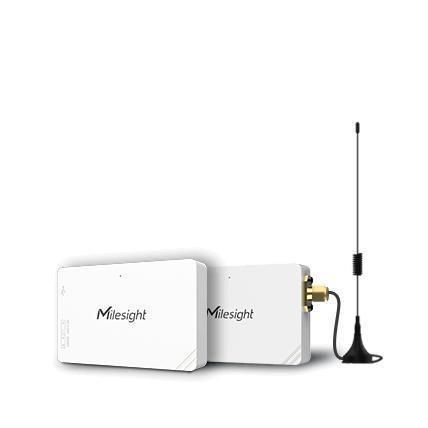

通信网关 UC100

远程测量IoTRS-485

概述
Milesight UC100 是一款紧凑型 Modbus RS485 转 LoRaWAN® 的无线数传终端，用于读取 Modbus RTU 设备并通过 LoRaWAN® 上传现场数据。设备支持 USB Type‑C 本地配置、LoRa 下行远程配置、断网情况下的 IF‑THEN 规则本地执行、Milesight D2D（Controller 与 Agent）设备间直连功能及 FUOTA 远程固件升级。

主要功能

• 实现 Modbus RTU（RS485）设备与 LoRaWAN® 的双向转换
• 数据采集：支持读取最多 64 个寄存器
• 本地与远程配置：USB Type‑C 本地配置，LoRa 下行远程配置
• 自主运行：断网时可本地执行 IF‑THEN 命令
• 智能触发系统：最多 16 条命令，支持自定义触发条件与动作
• Milesight D2D 支持：可作为 D2D Controller 或 Agent 进行设备间直接通信
• FUOTA 支持：通过 LoRa® 网络进行空中固件升级
• 数据完整性：本地存储（历史记录）、数据检索与重传以避免数据丢失

接口与硬件

• 1 × RS485 端口（3.5 mm 接线端子），支持 Modbus RTU 与透传模式
• 连接器：RS485 用 2 针 3.5 mm 接线端子
• 端接电阻：1 × 120 Ω 开关
• USB：1 × USB Type‑C，用于供电、本地配置与控制台
• 天线：内置天线或可选外置天线（50 Ω SMA 接口）
• LED：系统指示灯
• 重置：内置重置按钮
• 电源接口：1 × 3.5 mm 2 针接线端子，带浪涌保护与反接保护

运行能力

• LoRaWAN® OTAA/ABP Class C 工作模式
• 支持频段：CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923‑1/2/3/4（因区域而异）
• 发射功率示例：16 dBm（868 MHz）、22 dBm（915 MHz）、19 dBm（470 MHz）
• 接收灵敏度：−137 dBm @300bps
• 波特率：1200–115200 bps
• 高级功能：阈值告警、突变告警、数据存储（最高 800 条）、数据检索与重传、IF‑THEN 自动化

安装与外形

• 小巧外形：桌面放置或壁挂螺丝固定
• 外壳：PC+ABS，白色
• 重量：约 32 g
• 尺寸：70 × 45 × 13 mm（不含连接器）

可靠性与环境

• 工作温度：−20 °C 至 60 °C
• 相对湿度：0%–95%（无凝结）
• 防护等级：IP30（室内）

管理与集成

• 通过 Milesight Development Platform 实现即插即用配置与远程管理（模板化配置、远程管理、API/webhook）
• FUOTA：支持通过 LoRa® 网络进行远程固件升级

技术规格

• 无线：LoRaWAN®、Milesight D2D；天线：内置或可选外置（SMA 50 Ω）
• 频段：CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923‑1/2/3/4；模式：OTAA/ABP Class C；灵敏度：−137 dBm @300bps；发射功率：最高可达 22 dBm（视区域而定）
• 数据接口：1 × RS485（3.5 mm 接线端子）；波特率：1200–115200 bps；协议：Modbus RTU、透传；端接电阻：120 Ω 可切换
• 其它：USB Type‑C（供电/配置/控制台）；重置按钮；系统指示灯；电源：带浪涌与反接保护的 3.5 mm 2 针接线端子
• 软件：支持 USB 或 LoRa 下行配置；功能：阈值/突变告警、数据存储（最多 800 条）、检索与重传、IF‑THEN 命令、Milesight D2D Controller & Agent、FUOTA
• 供电：DC 5–24 V（电源端子）或 DC 5 V / 1 A（Type‑C）；功耗：<0.5 W；材质：PC+ABS，白色；重量：32 g；防护等级：IP30；工作温度：−20 °C~60 °C；湿度：0%~95% 无凝结；尺寸：70 × 45 × 13 mm；安装：桌面或壁挂
