变压器电流互感器 CT10 series

爪式交流开放式

Overview

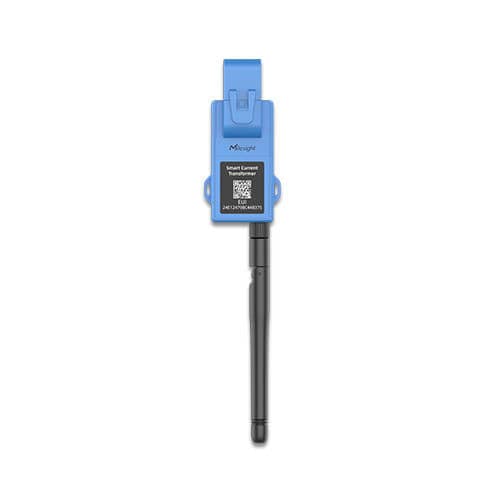

CT10x 是一款便携式分体（开口）钳形电流互感器，用于对单导体进行非侵入式监测。可在不停电的情况下夹装，支持利用被测导体的感应电流自供电，并可选 USB Type-C 作为电源/配置备选，同时通过 LoRaWAN® 传输能耗与电流数据。提供 100 A / 250 A / 500 A 型号，适用于照明、空调、马达和大容量母线，适配既有配电盘、分布式设施和临时测量场景。

Key features

• 分体开口钳设计，便于在拥挤配电盘内安装，并可将无线收发器放置在金属外壳之外以改善射频覆盖。
• 便携可复用：可在回路间重定位，无需重布线或停电。
• 以被测导体感应电流为主供电；USB Type-C 提供 5 V 备份电源，并用于配置与控制台访问。
• 低启动/最小报告电流，支持低负载回路（例如 CT101 在较长上报间隔下约 1.4–1.5 A）。
• 高采样电流测量（3.3 kHz），可捕捉瞬态尖峰和动态负载。
• 设备端累计安时报告；在配置额定电压和功率因数时支持设备端 kWh 报告。
• 告警类型：电流阈值、过流、温度阈值和低电压，用于早期检测异常电路状态。
• LoRaWAN® 无线传输（OTAA/ABP Class A），带 SMA 天线接口并支持多区域频段。
• 内置短时能量存储，可在临时电路中断时维持运行约 ~12 小时。

Models / Options (summary)
CT101 — 额定电流：100 A；导线孔径：Φ16 mm；典型应用：照明、办公设备、小型空调以及低至中等单导体回路。
CT103 — 额定电流：250 A；导线孔径：Φ16 mm；典型应用：商业空调、压缩机、混合负载配电盘。
CT105 — 额定电流：500 A；导线孔径：Φ36.5 mm；典型应用：大功率电机、工业馈线、冷水机组和高电流单导体负载。

Operational & integration highlights

• 非侵入式安装：夹持式电流测量，无需停电，适合改造部署以避免停机。
• 自供电 + USB Type-C 回退：主电源来自被测导体；USB 用于配置和控制台访问。
• 无线连接：LoRaWAN® 协议，SMA 天线；支持常见区域频段和网关生态，可转发至云、MQTT、BMS/SCADA。
• 本地计算：在配置额定电压和功率因数后，设备可本地计算并报告 kWh，减少平台端转换。
• 机队维护：支持 FUOTA 与批量设备管理，降低现场维护需求。

Applications & deployment examples

• 音乐厅与公共场所 — 在不中断运营的情况下实现电路级能耗可视化，支持能耗审计与可持续性报告。
• 交通枢纽与基础设施 — 基础能耗监测，通过 LoRaWAN 网关集成至数字孪生/BMS。
• 工业设施 — 对单台设备的电流监测以进行效率基准和异常早期检测；无需停产即可安装。
• 高校校园 — 在配电盘上进行分布式非侵入式分表，支持校园能效优化。

Technical specifications

• 检测参数：RMS 电流
• 采样频率：3.3 kHz
• 工作频率：50–60 Hz
• 额定一次电流（型号）：CT101 100 A；CT103 250 A；CT105 500 A
• 额定二次电流：CT101 100 mA；CT103 125 mA；CT105 150 mA
• 最小报告电流（由导体供电）：CT101 ~1.4–1.5 A；CT103 ~2.8–3.0 A；CT105 ~4.7–5.0 A（取决于上报间隔）
• 精度：±1% (> 5 A)，±3% (≤ 5 A)
• 分辨率：1 mA
• 温度传感器：NTC；测量范围 -20 °C 至 100 °C；精度 ±1%
• 无线协议：LoRaWAN® (OTAA/ABP Class A)
• 天线：1 × 50 Ω SMA 接口（中心针：SMA 母座）
• 支持频段：CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• 发射功率：最高 16 dBm（868 MHz）/22 dBm（915 MHz）/19 dBm（470 MHz）
• 灵敏度：约 -137 dBm
• 接口：USB Type-C（电源/配置/控制台）、1 × 重启按键、1 × 状态/告警 LED
• 高级功能：阈值告警、过量告警、FUOTA
• 电源：由导体感应电流或 5 V USB Type-C
• 绝缘电压：2.5 kVac (r.m.s.)
• 材质/颜色：蓝色，PBT+PC (UL94 V0)
• 延长线长度：1 m（标准）
• 工作温度：-20 °C 至 70 °C；存储 -25 °C 至 80 °C；相对湿度 ≤ 95% 无冷凝
• 防护等级：IP30（室内配电盘使用；收发器可放置在外部机箱）
• CT101 典型机箱尺寸（收发器）：86.5 × 31 × 37.4 mm；导线孔 Φ16 mm；重量 ~85.65 g
• 认证：CE、FCC、UL508
