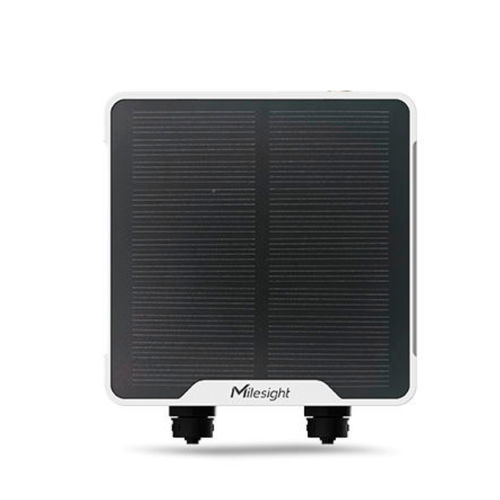

LoRaWAN协议传感器集线器 UC50 series

NB-IoTRS-485接口ModBUS RTU

概述
星纵物联 UC50x 系列为面向传统传感器数据转换与多节点无线数据采集的多功能终端，集成 GPIO、串口（RS232/RS485 可切换）、模拟量输入、SDI-12 等多种通信接口。提供 LoRaWAN® 与 LTE Cat.1（4G）两种通信版本，支持本地存储、断网重传与回传，并可快速接入主流云平台实现远程数据采集和管理。

主要特性

• 支持 LoRaWAN® 与 LTE Cat.1 两种无线通信方式，按场景选择。
• 多种供电方式：太阳能板供电、可充电电池、外接 DC 供电等。
• 高防护等级与工业级设计，适用户外与严苛环境。
• 支持手机 NFC 配置、USB Type-C 配置及本地按键，便捷部署与批量模板配置。
• 支持本地规则引擎、数据变化上报与超阈值告警以节能降耗。

接口与扩展

• 物理接口：2 × M12 防水航空接口（产品主接口类型）。
• GPIO：2 × GPIO，电压逻辑 低:0~0.8V 高:2.5~3.3V，最大电流 20 mA；支持数字输入/输出、脉冲计数。
• 串口：1 × 可软件切换 RS232 或 RS485；波特率 1200 ~ 115200 bps；支持透明传输与 Modbus RTU（RS485）。
• 模拟量输入：2 × 模拟输入，12 bit，输入范围 4~20 mA 或 0~10 V（拨码切换）。
• SDI-12：1 × SDI-12，兼容 SDI-12 v1.4。
• 对外供电输出：2 × 3.3 V（100 [email protected]）和 2 × 可切换 5/9/12 V（100mA@5V 等），支持为外部传感器供电。

通信与网络

• LoRaWAN® 版：兼容标准 LoRaWAN® 协议，支持 OTAA / ABP，工作模式 Class A（默认）与 Class C。
• LoRa 工作频段示例：470~510 MHz（并支持 RU864/IN865/EU868/US915/AU915/KR920/AS923 等多区域频段可选）；发射功率及灵敏度示例：发射功率 19 dBm (470)/16 dBm (868)/20 dBm (915)，接收灵敏度 -137 dBm (125 kHz, SF12) 等。
• 4G（LTE Cat.1）版：支持 LTE‑FDD / TDD 多频段；内置天线或外置天线方案。
• 网络协议：支持 TCP、UDP、MQTT，以及对接 AWS、星纵云与第三方平台。

电源与电池选项

• 太阳能板供电（示例 6 V, 1.7 W）+ 2 节 2550 mAh 可充电电池（支持充电）。
• 可选 3 节 9000 mAh ER26500 可替换电池（部分型号仅 DC 供电，不支持充电）。
• 支持 5 ~ 24 V DC 外接供电（可连接太阳能板或 DC 电源）。
• 具备电池高/低温保护策略，保护电池性能与寿命。

防护、环境与安装

• 防护等级 IP68（测试条件示例：1 米水深浸泡 7×24 小时不进水）。
• 工作温度示例：UC501 -20°C ~ 60°C；UC502 -30°C ~ 70°C（视电池方案而异）。
• 尺寸（不含接口）：116 × 116 × 45.5 mm；安装方式：壁挂或抱杆安装。
• 支持 M12 防水航空接头，适配户外布线与传感器接入。

数据管理与智能能力

• 本地安全存储：LoRaWAN® 版可存储约 600 条历史记录；LTE/Cellular 版本可存储更多记录以应对断网场景。
• 断网自动重传、数据回传与本地规则引擎，支持变化/超阈值上报以降低通信频率。
• 支持组播与批量下行管理（注：组播功能仅限特定型号 UC501）。
• NFC 无线配置与 USB Type‑C 本地控制台，简化现场部署与批量模板应用。

应用场景

• 智慧农业：田间环境监测、灌溉与土壤水分采集。
• 环境与水文监测：气象站、河流水位与雨量监测。
• 工业物联网：设备状态、管道压力、液位测量与远程表计采集。
• 仓储与冷链：温湿度与泄漏监测，能耗监测与集中上报。

型号对比与技术规格

• 系列 / 型号：UC50x（包括 UC501、UC502 等变体）。
• 无线：LoRaWAN®（OTAA/ABP，Class A/C）；支持多区域频段；LTE/Cat.1 多频段选项。
• 接口：2 × M12 防水接口；2 × GPIO；1 × RS232/RS485；2 × 模拟输入（12 bit）；1 × SDI‑12。
• 电源输出：2 × 3.3 V；2 × 5/9/12 V 可切换（支持外部传感器供电）。
• 电源方案：UC501 示例 2 × 2550 mAh 可充电电池 + 可选太阳能；UC502 示例 3 × 9000 mAh 可替换电池；或 DC 5–24 V。
• 存储容量：LoRaWAN® 约 600 条；LTE/Cellular 至多可达数千条记录。
• 再传输与可靠性：支持断网重传与数据可追溯性。
• 工作温度与湿度：视型号而定，典型范围见上文。
• 防护与认证：IP68；支持 CE、FCC、ISED（示例）；符合 RoHS 环境要求。
