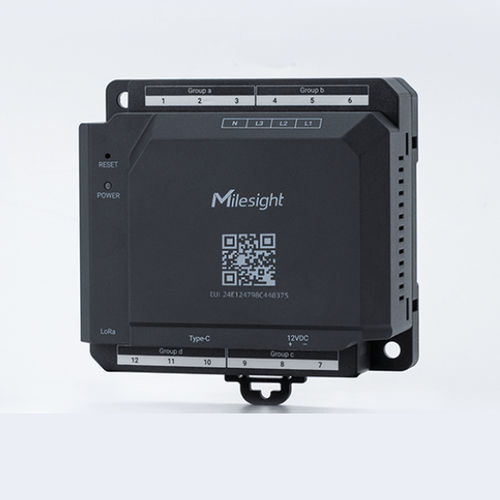

能量计功率计 CTH01

电能质量和谐波分析视在功率有功功率

概述
CTH01 是一款 12 通道 LoRaWAN® 电力监测集线器，专为多回路电流监测设计，具备非侵入式电压测量和工业级分析功能，帮助商业与工业设施降低成本并优化能效。

主要功能

• 12 通道集线器：在一台紧凑设备中可监测多达 4 个三相回路或 12 个单相回路。
• 非侵入式电压感测：磁性卡扣式电压探头用于电压测量（无需端子接线或剥线）。
• 灵活的电流输入：支持开口式电流互感器（CT）和 Rogowski 电流传感器；单台设备支持 CT 与 Rogowski 混合接入。
• 高速采样与高级分析：6–8 kHz 采样频率以捕捉谐波、电压不平衡及功率因数异常，便于专业诊断。
• 可插拔 RJ11 CT 端口，实现快速即插即用安装。
• 通过 Toolbox 应用的蓝牙无线配置，可在不进入配电盘的情况下安全远程设置与调试。
• 远程方向校准，可在软件端修正 CT 极性错误，避免现场反复作业。
• LED 状态/报警指示，提供即时视觉反馈。
• 体积紧凑、多种安装方式：DIN-35 导轨安装及可选磁性安装，适用于空间受限的电柜。

部署与兼容性

• 无停电、非侵入式安装：将电压探头夹在断路器螺丝处，使用开口 CT 夹在导体上，无需切断电缆或中断电源。
• 支持混合回路配置：三相（L1–L3，有或无中性线）、单相（L 与中性线）或同一集线器内的混合配置。
• 电流范围：标准每通道最高至 1000 A；可定制至 4000 A（支持基于 RJ11 的 CT / Rogowski 连接）。
• RJ11 即插即用端口与用于外部/线缆温度传感器的 USB Type-C 端口。

连接性与管理

• LoRaWAN® 无线传输，支持多地区频段（CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4）。
• 天线：1 × SMB 母头外接连接器。
• 射频性能：发射功率最高 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)；灵敏度可达 -137 dBm；支持 OTAA 与 ABP，Class C 工作模式。
• 通过 Milesight IoT 平台与 Bluetooth Toolbox 应用实现设备接入与远程管理；支持设备端数据存储与报警。

工业分析与存储

• 测量项：RMS 电压与电流、功率因数、有功/无功/视在功率、进口/出口的有功/无功/视在能量、三相电压不平衡、THDv 与 THDi。
• 高速诊断：谐波检测、电压不平衡检测、功率因数异常检测，用于预测性维护。
• 设备端存储与报警：本地数据存储（例如：数千条记录与数百/数千条告警）、阈值/越限/停电告警，以及最多 12 个月的汇总能耗统计（依平台而定）。

使用场景

• 大型商业设施的能耗监测与节能（识别空置负载与“暗”能耗浪费）。
• 商业费用分摊与租户/区域子计量，适用于办公楼、零售与共享办公空间。
• 通过捕捉设备应力的早期特征（谐波、不平衡）实现工业预测性维护。
• 太阳能与微电网监测：跟踪进口与出口能量以优化自发自用。

规格

• 型号：CTH01
• 通道：12 路电流通道（支持 4 个三相或 12 个单相回路）
• 检测参数：RMS 电压与电流；功率因数；有功/无功/视在功率；有功/无功/视在能量（进/出）；三相电压不平衡；THDv 与 THDi
• 采样频率：6–8 kHz
• 工作频率：50–60 Hz
• 精度：有功能量 ±1% (IEC 62053-21)；无功能量 ±2% (IEC 62053-23)
• 电压测量范围：100–500 V AC；测量精度 ±1%
• 最大电压：N–L 290 Vrms；L–L 500 Vrms
• 电压回路配置：三相（L1–L3 有/无中性线）、单相（L 与中性线）、混合
• 电流范围：最高 1000 A（可定制至 4000 A）
• 电流接口：RJ11（即插即用）
• 端口：12 × 电流通道
• USB：1 × USB Type‑C，用于线缆温度传感器连接
• LED 指示：1 × 状态/报警指示灯
• 按钮：1 × 复位按钮
• 电源：12 V DC (±10%)
• 自身功耗：最大 5.8 W
• 绝缘耐压：4 kV AC (r.m.s) (1 mA / 1 min)
• 污染等级：2；过电压类别：II
• 最高海拔：2000 m
• 工作温度：-20 °C 至 70 °C (-4 °F 至 158 °F)
• 相对湿度：≤95%（无凝结）
• 防护等级：IP30
• 外壳：ABS+PC (UL94 V0)，Starlight Grey
• 尺寸：49.3 × 98 × 90 mm (1.94 × 3.86 × 3.54 in)
• 重量：163 g
• 安装：DIN-35 导轨安装，磁性安装（可选）
• 无线协议：LoRaWAN®
• 天线连接器：1 × 50 Ω SMB（母）外接连接器
• 支持的 RF 频段：CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• 发射功率（典型）：16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• 灵敏度：-137 dBm
• 模式：OTAA / ABP (Class C)
• 设备端数据与功能：本地数据存储（数万条记录）、告警记录（数千）、12 个月能耗统计（依平台）、阈值/越限/停电告警
• 标准与认证：ETL Listed (UL/CSA 61010-1, UL/CSA 61010-2-030), CE (RED & LVD), FCC, SRRC；环保：RoHS
