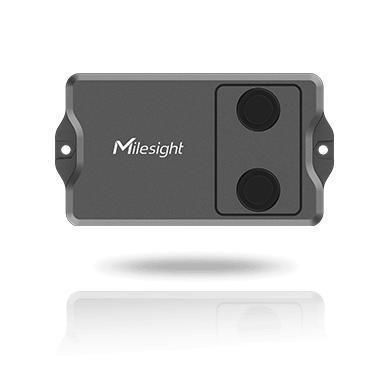

超声波测距传感器 EM400-MUD

NB-IoTLoRaWAN协议4G

简介
EM400‑MUD 是 EM400 系列的多功能超声波距离/液位测量传感器，针对智慧停车、智能垃圾桶监测及一般距离/液位监测场景设计。设备提供三种预置应用模式、可更换长寿命电池、坚固的环境防护，并支持 LoRaWAN®、NB‑IoT 与 Cat M1 等多种连接方式（NB‑IoT/Cat M 版本支持 GNSS 定位）。

主要特性

• 三种预置模式快速部署：标准模式、停车场模式（仅 LoRaWAN® 版本）与垃圾桶模式。
• 非接触超声波测距，盲区小，60° 波束角，精确测量距离/液位。
• 3 合 1 感知能力：超声波测距 + 内置三轴加速度计 + 内置 NTC 热敏电阻（用于盖体状态与燃烧检测）。
• 可更换电池方案，典型上报模式下可实现多年续航（部分模式可达 10 年）。
• IP67 防护外壳 + 主板三防喷涂，适用于户外与恶劣环境。
• NFC 现场配置与手机一键开关机，便于快速调试与批量部署。
• 支持多种通信版本：LoRaWAN®、NB‑IoT、Cat M1（NB/Cat M 版支持 GNSS 定位）。

应用场景

• 智慧停车：车辆/出行检测与车位占用状态上报（LoRaWAN® 版启用停车场模式）。
• 智能垃圾桶监测：满溢检测、盖体状态及燃烧异常告警（适用于市政与商业容器）。
• 通用距离/液位测量：液位监测、储罐/粮仓容量监测及其它测距场景。

运行与管理功能

• 预置模式对应不同的数据采集与上报频率，以针对性优化功耗。
• 累积上报（NB/蜂窝版本）：可将多条数据包合并为单次上报，节省传输成本与电量。
• 云端兼容，支持可视化、自动触发、定期报告与实时告警（兼容 Milesight IoT Cloud）。
• 现场 NFC 配置通过 Milesight ToolBox 手机应用：启用/禁用、校准、阈值设置、倾斜与距离开关配置等。

产品参数
无线传输
LoRaWAN® 版本
频段：CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923‑1/2/3/4
发射功率：19 dBm (470) / 16 dBm (868) / 20 dBm (915)
接收灵敏度：-137 dBm @ 300 bps
入网/模式：OTAA / ABP Class A

NB‑IoT / Cat M 版本
蜂窝频段：Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85；Cat NB2: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85
SIM：1 × Micro SIM (3FF), 1.8V
应用模式：TCP / UDP / MQTT / AWS

测量
测距范围：3 ~ 450 cm
检测精度：±(1 + 0.3% * S) cm（S = 距离），环境 -15°C ~ 60°C 范围内
分辨率：1 mm
波束角：60°
设备姿态：状态 = 正常 / 倾斜

温度
量程：-40 ~ 125°C
分辨率：0.1°C

GNSS 定位（仅 NB‑IoT / Cat M 版本）
参数：经度 / 纬度
分辨率：0.000001

其他
指示灯：1 × 内置 LED
按键：1 × 内置电源/复位按键
软件/配置：NFC 或机内按键开关机；通过手机 App (NFC) 与 downlink 配置；支持累积上报（NB）、校准、阈值报警、倾斜/距离开关等高级功能

物理特性
供电：2 × 9000 mAh ER26500 Li‑SOCl2 电池
电池寿命（典型）：LoRaWAN® 版本 — 标准模式：>10 年（10 分钟间隔，25°C）；垃圾桶模式：>10 年（20 分钟间隔，25°C）；停车场模式：≈5 年（每天 12 次触发，25°C）。NB/Cat M 版本 — TCP/UDP ≈ 10 年；MQTT/AWS ≈ 5 年（4 次上报/天，每次上报可包含最多 12 包来自 30 分钟采集，25°C）。
工作温度：-30°C ~ 70°C
相对湿度：≤95%（非凝结）
防护等级：IP67
尺寸：118 × 65 × 32.5 mm
外壳与颜色：ABS + PC（UL94 V0），黑灰色
重量：181.4 g（含电池）
安装方式：平面螺丝固定安装

特性 / 技术规格

• 型号：EM400‑MUD
• 连接：LoRaWAN®，NB‑IoT，Cat M1（NB/Cat M 支持 GNSS）
• 测距范围：3–450 cm；精度 ±(1 + 0.3% * S) cm；分辨率 1 mm；波束角 60°
• 板载传感器：超声波传感器、三轴加速度计、NTC 热敏电阻
• 供电：2 × ER26500（9000 mAh）可更换电池；典型多年度续航视模式而定
• 外壳：IP67，PCBA 三防喷涂以适应恶劣环境
• 配置：NFC 手机 App + downlink；支持校准、阈值、倾斜/距离报警
• 典型应用：智能停车、智能垃圾管理、距离/液位测量、储罐监测
