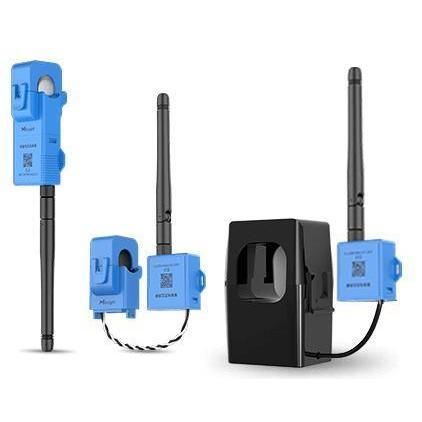

变压器电流互感器 CT3 series

爪式三相交流

概述
CT3xx 系列为 LoRaWAN® 智能开口式电流互感器，用于非侵入式电流测量与能耗监控。该系列提供 300 A、500 A、1000 A 型号（CT303 / CT305 / CT310），适用于智能楼宇、工业现场和商业部署的能耗趋势监测、相级子计量和设备状态检测。支持从被测导体感应供电（能量采集）或在低电流场景下通过 5 V USB Type-C 外部供电。

主要特点

• 开口式分体夹设计，非侵入安装，便于快速改造且无需切断电路
• 导体感应供电与可选 USB Type-C 5 V 外部供电
• 最高 3.3 kHz 采样频率，提供精确的 RMS 电流测量
• 高精度：±1%（分辨率 1 mA）
• 支持 one-to-three 测量（最多测量三路回路/对象）
• LoRaWAN® 无线传输（OTAA/ABP，Class A），配 50 Ω SMA 天线接口
• 外部供电时具备低启动电流与低上报电流阈值，适合低电流监测
• 可配置阈值报警（过流、电流阈值、温度阈值、低压报警）并支持 FUOTA

型号与典型应用

• CT303 — 300 A，导线孔径 Ø24 mm：设备级或分支回路监测（泵、风机、空气处理机组、小型配电箱、屋顶 HVAC、压缩机、电梯）
• CT305 — 500 A，导线孔径 Ø36.6 mm：区域级或中大型设备群（楼层配电箱、冷却机、冷却塔、生产线、不间断电源回路）
• CT310 — 1000 A，导线孔径 Ø51 mm：主电路与大型电力系统（建筑总配电、变压器低压侧、大型冷机、EV 充电、数据中心电路）

无线、集成与通信

• 协议：LoRaWAN®（OTAA / ABP，Class A）
• 支持频段：CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4（依据地区）
• 发射功率：16 dBm（868 MHz）/ 20 dBm（915 MHz）/ 19 dBm（470 MHz）
• 接收灵敏度：-137 dBm
• 天线：50 Ω SMA 接口（中心针：SMA 母）。提供多种天线选项（高增益、短杆、磁性）
• 可与标准 LoRaWAN 网关及主流 LNS 平台集成；在网关侧可做协议转换并转发至 BMS/EMS（Modbus、BACnet、HTTP(S)、MQTT(S)）

报警与监控

• 可配置电流阈值报警（最小 / 最大），触发时即时告警
• 过流报警并具备 LED 可视指示（闪烁）以便本地快速确认
• 可选外接导线温度传感器（NTC）并支持温度阈值报警
• 低电压检测可区分断电、接触不良或设备被移除

安装与机械

• 开口式 CT 夹悬挂于导体；收发器模块可用扎带安装
• 非侵入式夹装安装——无需切割回路或停机
• 电缆长度（CT 夹至收发器）：1 m（标准）

典型使用场景

• 工厂、商业楼宇、园区及高耗能场所的三相监测
• HVAC、泵、压缩机、电梯与生产线等设备级及分支回路监测
• 能耗趋势跟踪、安时累积、相间不平衡检测与预测/预防性维护

文档与工具
提供数据表和用户指南以获取详细技术信息；同时提供 payload 解码器和集成指南以便平台接入。

技术规格

• 检测参数：RMS 电流
• 采样频率：3.3 kHz
• 工作频率：50–60 Hz
• 精度：±1%
• 分辨率：1 mA
• 温度传感器：1 × NTC；测量范围 -20 °C ~ 100 °C；精度 ±1%
• LoRaWAN® 协议：OTAA / ABP（Class A）
• 天线接口：1 × 50 Ω SMA（中心针：SMA 母）
• 地区频段：CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• 发射功率：16 dBm（868 MHz）/ 20 dBm（915 MHz）/ 19 dBm（470 MHz）
• 灵敏度：-137 dBm
• LED：1 × 状态/报警指示；按键：1 × 重启
• 接口：1 × USB Type-C（供电、配置、控制台或外置温度传感器）
• 供电：感应电流供电（自供电）或 5 V USB Type-C 外供电
• 绝缘电压：3 kVac (r.m.s)（1 mA / 1 min）
• 材质与颜色：PBT+PC，蓝色（UL94 V0）
• 工作温度：收发器 -20 °C ~ 70 °C；CT 夹 -40 °C ~ 55 °C
• 存储温度：收发器 -25 °C ~ 80 °C；CT 夹 -40 °C ~ 55 °C
• 相对湿度：≤ 95%（无冷凝）
• 防护等级：IP30
• 收发器尺寸：38 × 34.5 × 16 mm
• 型号 / CT 夹细节及最小上报电流：CT303 — 300 Arms；导孔 Ø24.2 mm；二次 150 mArms；夹体重 ~250 g；最小上报电流：3 A（1 min）/ 2.5 A（10 min）；CT305 — 500 Arms；导孔 Ø36.5 mm；夹体重 ~276.75 g；最小：5 A（1 min）/ 4.5 A（10 min）；CT310 — 1000 Arms；导孔 Ø51 mm；夹体重 ~855.55 g；最小：10 A（1 min）/ 8.5 A（10 min）
• 收发器重量：~13.05 g
• 安装方式：CT 夹悬挂于导体；收发器以扎带固定
• 认证：CE、FCC、UL508（如标注）
