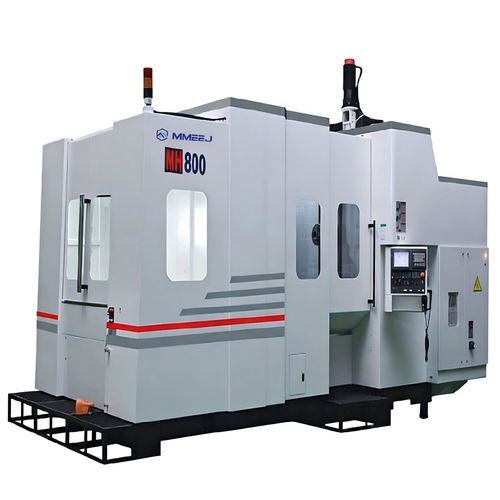

3轴加工中心 MH series卧式用于金属BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 加工材料
- 用于金属
- 主轴头
- BT40, BT 50, ISO 40
- 工具数量
- 60工具, 40工具
- 相关功能
- 铣削, 钻孔, 攻丝
- 其他特性
- 高速, 高精度, 可自动更换工具
- X轴
1,000 mm, 1,300 mm
(39.37 in, 51.18 in)- Y轴
850 mm, 1,200 mm
(33.46 in, 47.24 in)- Z轴
950 mm, 1,200 mm
(37.4 in, 47.24 in)- 转速
6,000 rpm, 10,000 rpm
(37,699 rad.min-1, 62,832 rad.min-1)- 输出功率
22 kW, 26 kW
(29.91 hp, 35.35 hp)- 最大房间高度
1,000 mm, 1,300 mm
(39 in, 51 in)- X轴进给速度
32,000 mm/min
(21 in/s)- Y轴进给速度
32,000 mm/min
(21 in/s)- Z轴进给速度
32,000 mm/min
(21 in/s)- 最大台面负荷
1,000 kg, 2,000 kg
(2,205 lb, 4,409 lb)- 工具重量(最大)
8 kg, 20 kg, 30 kg
(17.6 lb, 44.1 lb, 66.1 lb)- 换刀时间
5 s, 8 s
- 总重量
23,000 kg, 25,000 kg
(50,706.32 lb, 55,115.57 lb)- 整体长度
5,966 mm, 6,991 mm
(234.9 in, 275.2 in)- 整体宽度
3,470 mm, 4,326 mm
(136.6 in, 170.3 in)- 总高度
3,362 mm, 3,948 mm
(132.4 in, 155.4 in)
产品介绍
产品描述
MH系列为一类卧式加工中心，适用于箱形、壳体形和盘形零件的加工。其高速线性滚动导轨使轴向运动快速且稳定。工件在一次夹紧后可完成铣削、镗孔、钻孔、铰孔、攻丝等多种加工。该机床集成自动化功能，标配自动换刀装置（ATC）、自动润滑系统、冷却系统、便携式手动脉冲发生器（MPG）及一体化防护罩。
技术数据（摘要）
覆盖型号：MH-800A / MH-800B / MH-1000B
行程 X/Y/Z (mm)：1000/850/950 — 1000/850/950 — 1300/1200/1200
主轴中心到托盘面 (mm)：60-910 / 60-910 / 80-1280
主轴鼻端到托盘中心 (mm)：150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
托盘尺寸 (mm)：800×800 / 800×800 / 1000×1000
最大工件直径 (mm)：Ø1000 / Ø1000 / Ø1300
最大托盘承载 (kg)：1000 / 1000 / 2000
主轴最高转速 (rpm)：最高可达10000（视型号而定）
ATC刀库容量：60 / 40 / 60
控制系统：FANUC 0i-MD
电力需求：42 KVA
占地 / 重量 (mm / kg)：5966×3470 / 23000 — 6991×4326 / 25000（视型号而定）
主要特性 / 技术规格
MH系列为一类卧式加工中心，适用于箱形、壳体形和盘形零件的加工。其高速线性滚动导轨使轴向运动快速且稳定。工件在一次夹紧后可完成铣削、镗孔、钻孔、铰孔、攻丝等多种加工。该机床集成自动化功能，标配自动换刀装置（ATC）、自动润滑系统、冷却系统、便携式手动脉冲发生器（MPG）及一体化防护罩。
技术数据（摘要）
覆盖型号：MH-800A / MH-800B / MH-1000B
行程 X/Y/Z (mm)：1000/850/950 — 1000/850/950 — 1300/1200/1200
主轴中心到托盘面 (mm)：60-910 / 60-910 / 80-1280
主轴鼻端到托盘中心 (mm)：150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
托盘尺寸 (mm)：800×800 / 800×800 / 1000×1000
最大工件直径 (mm)：Ø1000 / Ø1000 / Ø1300
最大托盘承载 (kg)：1000 / 1000 / 2000
主轴最高转速 (rpm)：最高可达10000（视型号而定）
ATC刀库容量：60 / 40 / 60
控制系统：FANUC 0i-MD
电力需求：42 KVA
占地 / 重量 (mm / kg)：5966×3470 / 23000 — 6991×4326 / 25000（视型号而定）
主要特性 / 技术规格
- 系列：MH系列（MH-800A、MH-800B、MH-1000B）
- 应用：适用于箱形、壳体形和盘形零件的加工；支持一次夹紧后进行铣削、镗孔、钻孔、铰孔和攻丝等加工
- 导轨：高速线性滚动导轨设计
- 自动化与可靠性：高精度、高自动化、高可靠性及高机电一体化程度
- 标准配置：自动换刀装置（ATC）、自动润滑系统、冷却系统、便携式MPG、一体化防护罩
- 行程 X/Y/Z (mm)：1000/850/950（MH-800A/B） — 1300/1200/1200（MH-1000B）
- 托盘尺寸 (mm)：800×800（MH-800A/B） — 1000×1000（MH-1000B）
- 最大托盘承载 (kg)：1000（MH-800A/B） — 2000（MH-1000B）
- 主轴最高转速 (rpm)：最高可达10000（视型号而定）
- ATC刀库容量：最多可达60把刀（视型号而定）
- 控制系统：FANUC 0i-MD
- 电力需求：42 KVA
