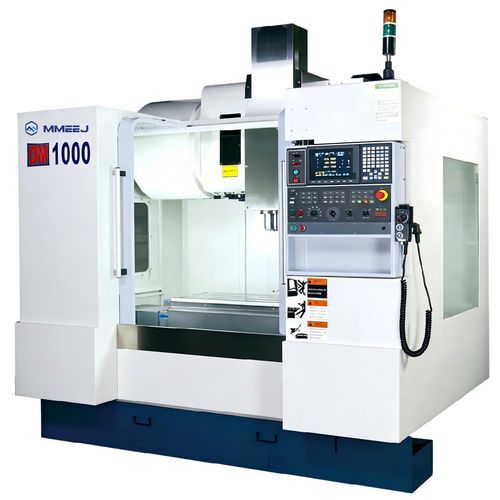

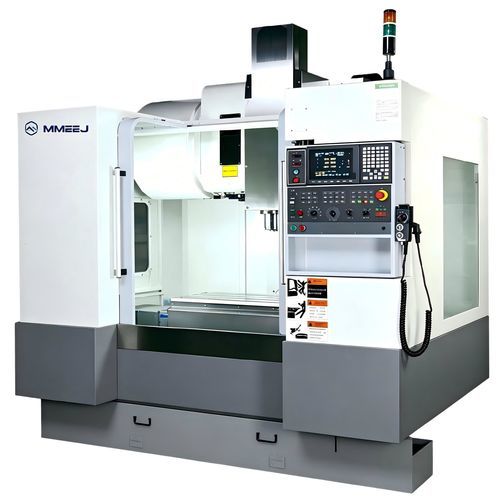

3轴CNC加工中心 DM series立式用于钢材固定式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于钢材
- 结构
- 固定式
- 主轴头
- BBT40, BT 30
- 工具数量
- 24工具
- 应用
- 用于汽车工业, 用于模具
- 其他特性
- 可自动更换工具
- X轴
600 mm, 800 mm, 1,020 mm, 1,200 mm
(23.62 in, 31.5 in, 40.16 in, 47.24 in)- Y轴
410 mm, 500 mm, 560 mm, 600 mm
(16.14 in, 19.69 in, 22.05 in, 23.62 in)- Z轴
540 mm, 600 mm, 675 mm
(21.26 in, 23.62 in, 26.57 in)- 转速
18,000 rpm, 24,000 rpm
(113,097 rad.min-1, 150,796 rad.min-1)- 输出功率
1.5 kW, 2 kW, 3.5 kW
(2.04 hp, 2.72 hp, 4.76 hp)- X轴进给速度
30 m/min, 36 m/min
- Y轴进给速度
30 m/min, 36 m/min
- Z轴进给速度
6 m/min
- 最大台面负荷
350 kg, 500 kg, 750 kg, 1,000 kg
(772 lb, 1,102 lb, 1,653 lb, 2,205 lb)- 工具重量(最大)
7 kg, 8 kg
(15.4 lb, 17.6 lb)- 总重量
4,200 kg, 5,300 kg, 7,000 kg, 8,500 kg
(9,259.42 lb, 11,684.5 lb, 15,432.36 lb, 18,739.29 lb)
产品介绍
产品概述
DM Series立式加工中心用于加工复杂模具轮廓、汽车零件及箱型零件。系列包含DM-600、DM-800、DM-1000与DM-1200，适用于中小型模具零件生产。低速高扭矩设计可高效加工难切削材料（高强度钢、高温合金）以及普通钢材。
技术参数
Model | DM-600 | DM-800 | DM-1000 | DM-1200
X轴行程 (mm) | 600 | 800 | 1020 | 1200
Y轴行程 (mm) | 410 | 500 | 560 | 600
Z轴行程 (mm) | 540 | 540 | 600 | 675
主轴鼻端至工作台面距 (mm) | 100~640 | 150~690 | 135-735 | 100~775
主轴转速 (rpm/min) | 24000 | 18000 | 18000 | 18000
自动换刀系统 - 刀具数量 (件) | 24 | 24 | 24 | 24
最大刀具直径 (mm) | 80/125 | 80/125 | 80/125 | 80/125
最大刀具长度 (mm) | 200 | 270 | 300 | 300
最大刀具重量 (kg) | 8 | 8 | 8 | 7
换刀方式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式
刀具规格 | BT30 | BBT-40 | BBT-40 | BBT-40
主轴电机 (连续/30分钟) (kW) | 3.7/4.6 | 15/18.5 | 15/18.5 | 15/18.5
X/Y/Z轴电机 (kW) | 1.5/1.5/2.0 | 2.0/2.0/3.5 | 2.0/2.0/3.5 | 3.5/3.5/3.5
工作台尺寸 (mm) | 700x400 | 910x500 | 1000x560 | 1220x620
工作台最大承载 (kg) | 350 | 500 | 750 | 1000
T型槽 (槽数 x 宽度 x 中心距) (mm) | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100
X/Y/Z快移速 (M/min) | 36 / 36 / 24 | 36 / 36 / 24 | 36 / 36 / 24 | 30 / 30 / 24
切削进给速率 (M/min) | 1-20000 | 1-20000 | 1-20000 | 1-20000
控制器 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80
整机重量 (kg) | 4200 | 5300 | 7000 | 8500
功率消耗 (KVA) | 15 | 20 | 25 | 35
冷却液箱容量 (L) | 200 | 290 | 290 | 360
气源需求 (kg/cm²) | 6 | 6 | 6 | 6
主要规格
DM Series立式加工中心用于加工复杂模具轮廓、汽车零件及箱型零件。系列包含DM-600、DM-800、DM-1000与DM-1200，适用于中小型模具零件生产。低速高扭矩设计可高效加工难切削材料（高强度钢、高温合金）以及普通钢材。
技术参数
Model | DM-600 | DM-800 | DM-1000 | DM-1200
X轴行程 (mm) | 600 | 800 | 1020 | 1200
Y轴行程 (mm) | 410 | 500 | 560 | 600
Z轴行程 (mm) | 540 | 540 | 600 | 675
主轴鼻端至工作台面距 (mm) | 100~640 | 150~690 | 135-735 | 100~775
主轴转速 (rpm/min) | 24000 | 18000 | 18000 | 18000
自动换刀系统 - 刀具数量 (件) | 24 | 24 | 24 | 24
最大刀具直径 (mm) | 80/125 | 80/125 | 80/125 | 80/125
最大刀具长度 (mm) | 200 | 270 | 300 | 300
最大刀具重量 (kg) | 8 | 8 | 8 | 7
换刀方式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式
刀具规格 | BT30 | BBT-40 | BBT-40 | BBT-40
主轴电机 (连续/30分钟) (kW) | 3.7/4.6 | 15/18.5 | 15/18.5 | 15/18.5
X/Y/Z轴电机 (kW) | 1.5/1.5/2.0 | 2.0/2.0/3.5 | 2.0/2.0/3.5 | 3.5/3.5/3.5
工作台尺寸 (mm) | 700x400 | 910x500 | 1000x560 | 1220x620
工作台最大承载 (kg) | 350 | 500 | 750 | 1000
T型槽 (槽数 x 宽度 x 中心距) (mm) | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100
X/Y/Z快移速 (M/min) | 36 / 36 / 24 | 36 / 36 / 24 | 36 / 36 / 24 | 30 / 30 / 24
切削进给速率 (M/min) | 1-20000 | 1-20000 | 1-20000 | 1-20000
控制器 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80
整机重量 (kg) | 4200 | 5300 | 7000 | 8500
功率消耗 (KVA) | 15 | 20 | 25 | 35
冷却液箱容量 (L) | 200 | 290 | 290 | 360
气源需求 (kg/cm²) | 6 | 6 | 6 | 6
主要规格
- 系列：DM Series (DM-600, DM-800, DM-1000, DM-1200)
- 主要应用：复杂模具轮廓、汽车零件及箱型部件的加工；适合中小型模具零件制造
- 低速高扭矩设计，适合加工难切削材料
- 主轴选项：24000 rpm（DM-600）或 18000 rpm（DM-800/DM-1000/DM-1200）
- 自动换刀：24把刀，刀臂式；刀具规格 BT30（DM-600）或 BBT-40（DM-800/1000/1200）
- 主轴电机功率：3.7/4.6 kW（DM-600），大型机型可达 15/18.5 kW
- 轴电机（X/Y/Z）随型号变化，最大每轴 3.5 kW
- 工作台尺寸：700x400 mm 至 1220x620 mm；承载能力：350–1000 kg
- 快移速度：X/Y 最高 36 m/min，Z 24 m/min；切削进给范围 1–20000 m/min
- 控制器：Mitsubishi M80
- 整机重量：根据型号 4200–8500 kg
- 功率需求：15–35 KVA；冷却液容量：200–360 L；气源需求：6 kg/cm²
